变频串联谐振试验耐压装置说明

文章来源： 日期：2024-04-03

变频串联谐振试验耐压装置说明

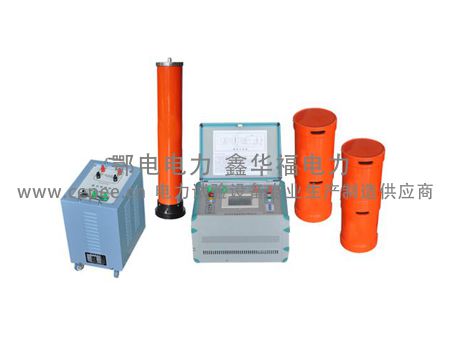

变频串联谐振试验耐压装置是一款专为电力系统中的电气设备进行耐压测试而设计的装置。其基于串联谐振原理，利用变频电源控制箱、激励变压器、电抗器以及电容分压器等主要设备，实现对变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备的高精度耐压测试。

产品特点：

高效与轻便：该装置采用先进的串联谐振技术，使得在同等电压等级和容量下，电抗器的体积更小、重量更轻。同时，在额定负载时，其温升较小，有效提高了设备的稳定性和耐用性。

强大的变频电源控制箱：控制箱容量大，保护功能完善，输出波形稳定，保证了测试的准确性和可靠性。此外，它支持单相220V或三相380V输入电源，方便用户根据现场条件灵活选择。

配置灵活多样：用户可以根据不同试品的需求，选择不同类型的电抗器进行配置，实现一机多用，大大提高了设备的性价比和实用性。

技术参数：

额定输出电压：最高可达1000kV，满足各种电压等级的电气设备测试需求。

输出频率：30～300Hz，覆盖广泛的频率范围，适应不同的测试场景。

谐振电压波形：纯正弦波，波形畸变率低至1.0%，确保测试结果的准确性。

工作时间：满功率连续工作时间可达60分钟，满足长时间测试的需求。

品质因数：30～90，保证设备的谐振效果和测试精度。

频率调节灵敏度：高达0.1Hz，方便用户进行精确的频率调节。

不稳定度：小于0.05%，保证设备在长时间运行中的稳定性。

总之，这款变频串联谐振试验耐压装置是一款功能强大、性能稳定、配置灵活的电气设备耐压测试设备，广泛应用于地、市、县级高压试验部门及电力承装、修试工程单位，是保障电力系统安全运行的重要工具。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
