多功能局部放电巡检仪产品概述

文章来源： 日期：2024-07-12

一、产品概述

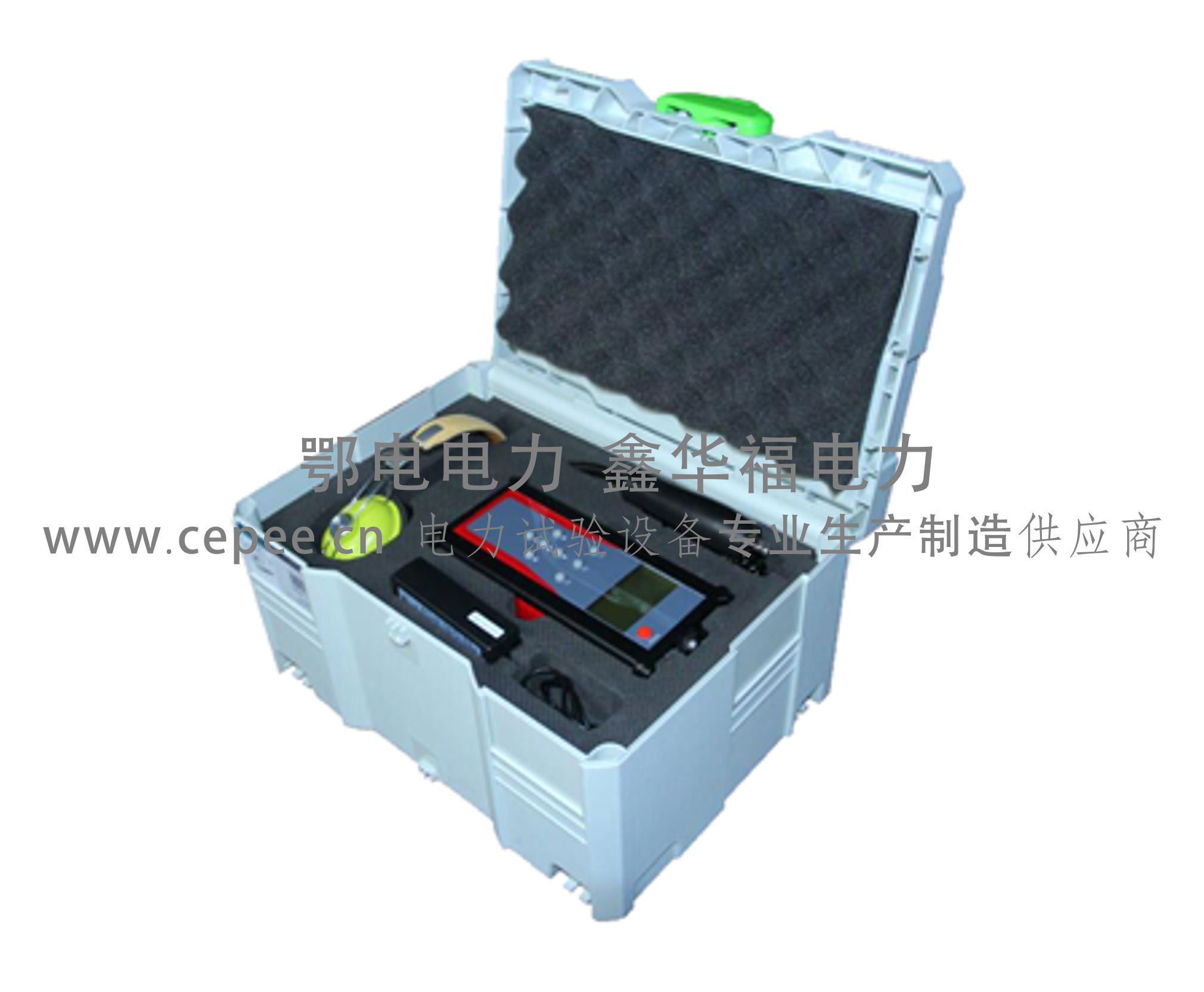

本多功能局部放电巡检仪是一款集超声波法（UA）、地电波法（TEV）及特高频法（UHF）于一体的先进检测设备，专为高压电气设备的局部放电检测与定位而设计。通过非侵入式检测方式，能有效识别并定位高压设备中的局部放电缺陷，确保电力系统的安全稳定运行。

二、产品引用标准

本产品严格遵循以下国内外标准及规范，确保检测结果的准确性和可靠性：

DL-T 1416-2015 超声波局部放电测试仪通用技术条件

Q/GDW 11059.1-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则

Q/GDW 11060-2013 交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导则

Q/GDW 11063-2013 暂态地电压局部放电检测仪技术规范

IEC60270《局部放电测量》

GB1094《电力变压器》

IEC6067.11《干式变压器》

IEC60885-3《整根挤包电缆局放试验》

GB1207《电压互感器》

GB12706.4《电力电缆附件试验要求》

GB/T3048.12《电线电缆电性能试验方法局放试验》

GB/T16927《高电压试验技术》

GB/T7354《局部放电测量》

GB1208《电流互感器》

DL417《电力设备局部放电现场测量导则》

三、技术参数

适用范围：适用于高压电气设备的局部放电检测与定位，采用非侵入式检测方法。

传感器配置：

标配：超声波传感器(UA)、地电波传感器(TEV)。

选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，支持定制。

检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。

检测频带：

超声波：40～200KHz

地电波：3~100MHz

特高频：300～2000MHz

测量范围：

超声波：-90～80dB

地电波：-80～10dBm

特高频：-80～10dBm

灵敏度：最小可达10pC（具体取决于传感器与放电源之间的距离）。

传感器特性：

超声波传感器：20～200kHz

地电波传感器：5 ~ 100MHz

特高频传感器：300～2000MHz，具备定向接收特性

软件功能：

连续检测特高频、地电波及超声波信号，判断局部放电存在情况。

实时显示被测信号变化趋势，提供直观判断依据。

支持现场数据存储，便于后续分析。

仪器特征：

屏幕显示：高对比度3.5英寸TFT彩屏。

数据存储：可保存1000组测试数据。

工作电源：内置8.4V锂电池，连续工作时间长达8小时。

充电：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。

外形尺寸：220 * 100 * 40mm。

仪器重量：1.5kg。

使用温度：-25℃～45℃。

存储温度：-35℃～60℃。

本多功能局部放电巡检仪以其全面的检测能力、高精度的测量性能和便捷的操作方式，成为高压电气设备局部放电检测与定位的理想工具。无论是日常巡检还是故障排查，都能为电力系统运维人员提供强有力的技术支持。
