保护回路矢量分析仪产品概述

文章来源： 日期：2024-08-06

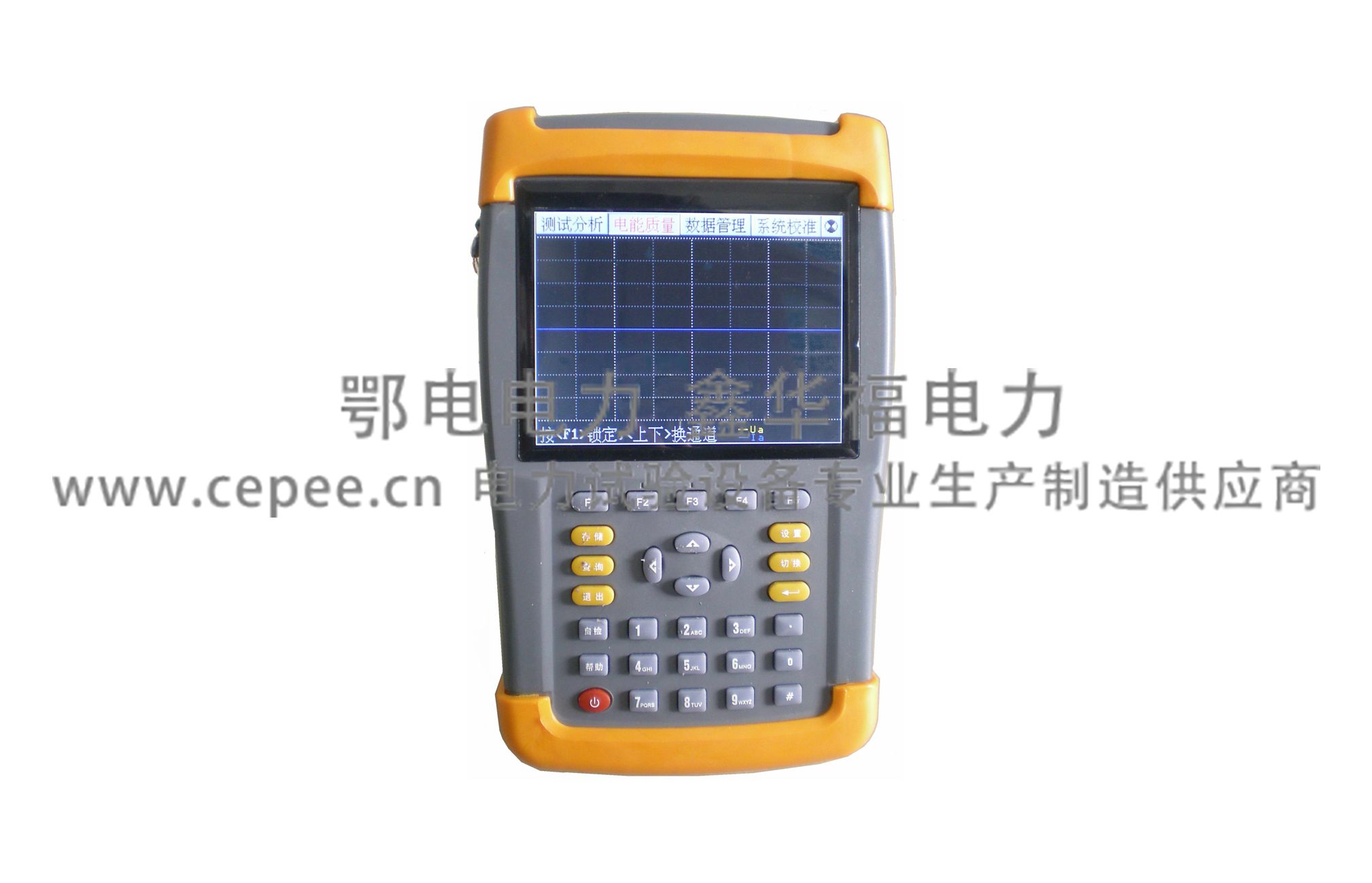

本保护回路矢量分析仪是一款集高效、安全、多功能于一体的专业测试设备，专为电力系统中的差动保护、复杂保护装置及高压计量装置的测试而设计。其独特的三路电压、六路电流矢量同屏显示功能，以及多项创新技术和人性化设计，使其成为现场测试与维护工作的得力助手。

主要特点与优势：

高效测试能力：国内首创的三路电压、六路电流矢量同屏显示技术，极大简化了差动保护装置测试流程，一次接线即可完成六角图绘制，显著提升工作效率。在受限空间或复杂接线环境中，双钳法测量功能更是提供了灵活多变的解决方案。

安全便捷操作：采用钳形电流互感器接线方式，无需断开电流回路，确保了测试过程的安全性与便捷性。

全面矢量分析：不仅能够进行复杂的保护装置矢量分析，判断接线正确性，并提供标准接线图对比，还支持常规电参量测试，如三相电压、电流、功率及相位角等，且可直读互感器一次侧参数，满足多样化测试需求。

高压计量装置检测：针对三相三线高压计量装置，能够分析48种接线方式，直接给出错误接线分析结果，有效防范窃电行为，保障电费收入。

谐波分析能力：具备现场信号谐波分析功能，覆盖2-32次谐波，自动计算总谐波失真度，为电力系统谐波治理提供数据支持。

人性化设计：大屏幕彩色液晶显示，全汉字图形化菜单及操作提示，触摸硅胶按键，宽温调节，确保在各种环境下都能舒适操作。大容量锂电池供电，续航长达6小时，满足长时间测试需求。

数据管理功能：支持大容量数据存储（2000组以上），数据可上传至后台管理计算机进行综合分析评审，配备万年历时钟功能，便于测试记录管理。

灵活扩展性：预留USB接口，支持数据导出及作为移动存储设备使用，增强设备的灵活性和应用广泛性。

技术参数概览：

输入特性：电压3通道，0~450V范围；电流6通道，0~6A范围；相位测量范围-180°~+180°；谐波分析至32次。

准确度：电压±0.3%，电流/功率±0.5%，相角±3°，谐波测量误差低。

工作环境：宽温设计，-15℃~+40℃适用。

供电与绝缘：交流160V~260V充电，高绝缘性能确保安全。

便携性：体积小（250mm×160mm×60mm），重量轻（1.8Kg），便于携带至现场使用。

综上所述，本保护回路矢量分析仪凭借其卓越的性能、丰富的功能以及人性化的设计，成为电力测试领域的一款高端产品，为电力系统的安全、高效运行提供了强有力的技术支持。
