谐振装置总体介绍

文章来源: 日期:2024-08-21


谐振装置,特别是变频串联谐振试验装置,在电力、冶金、石油、化工等行业中扮演着不可或缺的角色。以下是该装置的总体介绍及产品特点:



产品特点



高稳定性与可靠性

核心元件:系统采用进口功率元件作为功率变换的核心,确保电压输出和频率输出的高度稳定性。

电磁兼容设计:设计合理,有效减少电磁干扰,提升系统运行的可靠性。

保护功能:具备完善的保护功能,如过压保护、过流保护、闪络保护等,确保在极端测试条件下系统依然能够保持完好,并展现出强大的过载能力。



强大的自动调谐功能

自动扫频:系统具备自动扫频功能,能够在30Hz300Hz范围内进行扫频,并实时显示扫频曲线,使用户能够直观地观察系统的调谐过程。

精细调节:扫频完成后,系统会在谐振频点附近进行精细调节,以0.01Hz的分辨率进行频率细扫,最终精确锁定谐振频率,提高试验的效率和准确性。



支持多种试验模式

系统支持自动调谐+手动调压自动调谐+自动调压以及手动调谐+手动调压等多种试验模式。推荐使用自动调谐+手动调压模式,因为它能够快速找到谐振点,并通过手动调压实现对试验过程的精确控制,进一步提升试验的安全性和可靠性。



友好的人机交互界面

全触摸屏操作:装置采用全触摸屏操作及显示,试验参数设置、控制及结果均同屏显示,直观清晰。

自动计时及操作提示:系统还具备自动计时及操作提示功能,方便用户进行试验操作。

数据保存与查询:试验数据可保存和查询,便于后续分析和管理。



完善的保护功能

除了上述提到的过压保护、过流保护、闪络保护外,系统还具备零位保护等功能,确保在试验过程中设备和试品的安全。

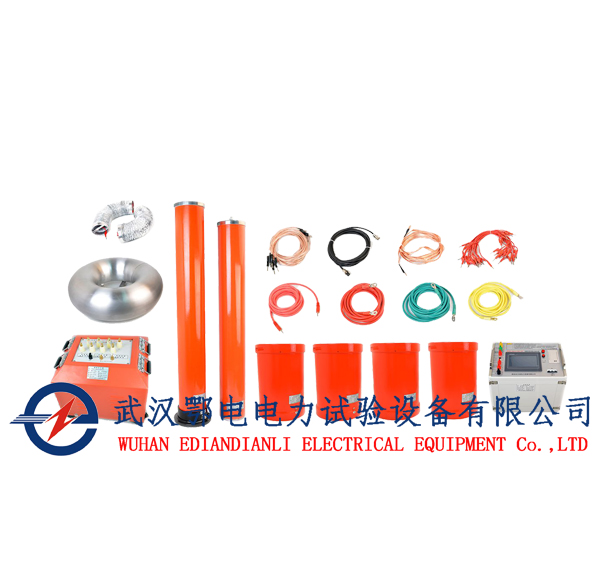

谐振装置总体介绍(图1)


技术参数

电压波形:正弦波,波形畸变率<1.0%

输出频率:30300Hz

工作制:满功率输出下,连续工作时间60min

品质因素:3080

输入工作电源:单相380/220V±10%50Hz

环境温度:-10℃+50℃

相对湿度:<95%,无凝露状况

适用范围:广泛适用于电缆变频谐振装置、发电机交流耐压装置、变电站电气设备交流耐压谐振装置、CVT检验用谐振升压装置等多种场合。



综上所述,谐振装置以其高稳定性、可靠性、强大的自动调谐功能、多种试验模式支持、友好的人机交互界面以及完善的保护功能,在电力设备试验中发挥着重要作用。



如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
