数字绝缘电阻测试仪使用手册

文章来源： 日期：2026-01-22

第一章 概述

绝缘电阻测试仪由我公司精心研制，采用嵌入式工业单片机实时操作系统，结合超薄形张丝表头与图形点阵液晶显示器，具备多种电压输出等级（500V、1000V、2500V、5000V）、大容量、强抗干扰能力、指针与数字同步显示、交直流两用、操作简便、自动计算绝缘指标（吸收比、极化指数）以及测量结果防掉电等特性。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等设备绝缘电阻的理想选择。

第二章 产品介绍

多电压输出选择：DMC2000提供2500V/5000V两种电压，DMC2010则提供500V、1000V、2500V、5000V四种电压。电阻量程范围0～200GΩ，可自动转换并有相应指示。

同步显示方式：机械指针采用超薄型张丝结构，抗震能力强，便于观察绝缘电阻变化范围；点阵液晶屏指导用户操作，精确显示测量结果。

双刻度显示：机械表头与液晶屏合二为一，量程自动转换，彩色刻度易于读识，LED显示相应色彩。

高自动化程度：采用嵌入式工业单片机和实时操作软件系统，抗干扰能力强，自动计算吸收比和极化指数。

友好操作界面：测量结果防掉电，可连续存储20次测量结果。

高压提示音：仪表产生高压时，有提示音输出。

残留高压放电：内置残留高压放电电路，测试完毕自动放掉被测设备上的残留高压。

交直流两用：配置可充电池和交流适配器。

便携式设计：便于野外操作。

高压短路电流：≥3mA，适用于大型设备绝缘电阻测量。

第三章 使用方法

1、准备工作

注意：首次使用仪表时，需充电6小时，否则仪表不能正常工作。充电方法详见“电池充电”相关内容。

拆除电源及连线：试验前应拆除被试设备电源及一切对外连线，将被试物短接后接地放电1分钟（电容量较大的应至少放电2分钟），以免触电和影响测量结果。

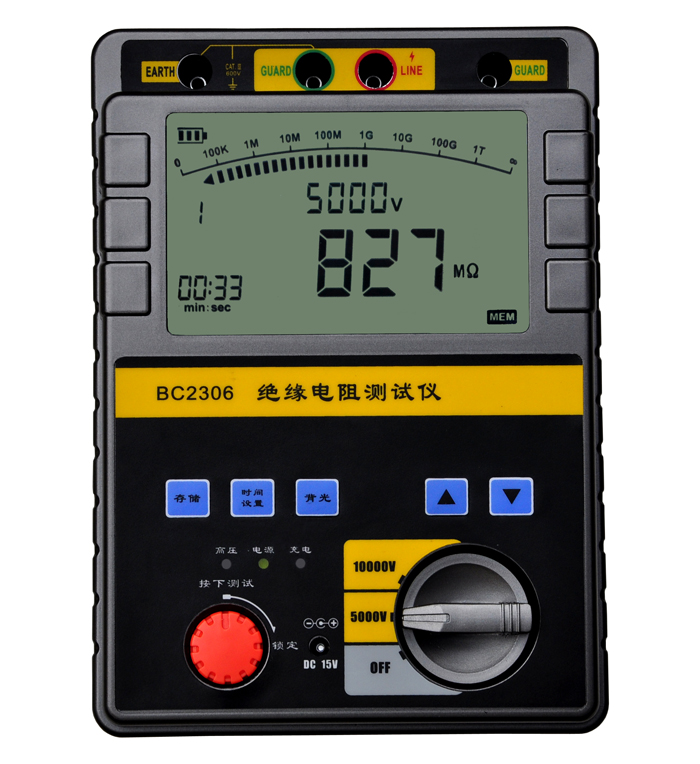

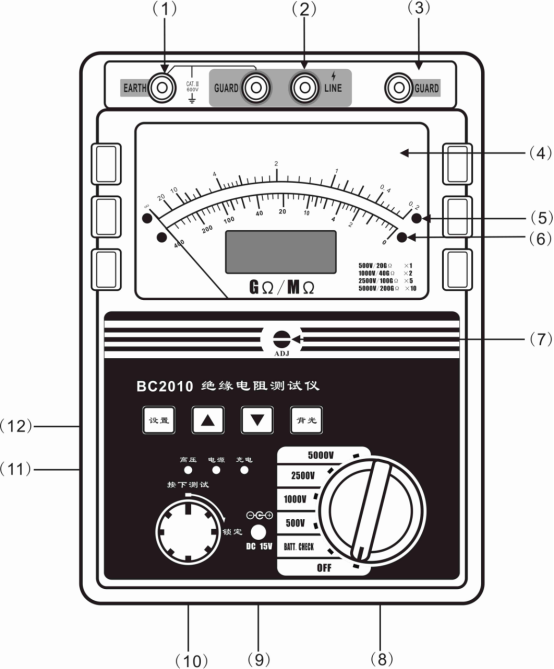

校验仪表指针：检查仪表指针是否在无穷大上，否则需调整机械调零螺丝(7)。注意：调整时左右调整量为半圈，过度调整易损坏表头。

清洁被试物：用干燥清洁的柔软布擦去被试物表面污垢，必要时先用汽油洗净套管表面积垢，以消除表面漏电电流影响测试结果。

接线：

将带高压测试线（红色）插入(2)LINE端，另一端接于被试设备的高压导体上。

将测试线（绿色）插入(3)GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端的使用方法”相关内容）。

将黑色测试线插入地端（EARTH）(1)端，另一头接于被试设备的外壳或地上。
注意：接线时严禁将LINE与GUARD短路，以免发生过载现象！

2、开始测试

选择测试电压：转动波段开关(8)选择需要的测试电压，电源正常则电源指示灯(11)发绿光，欠压则发红光。

仪器自检：仪器开始自检，液晶屏幕上出现操作提示。

选择测试编号：按动上键或下键(12)可选择测试编号（编号反黑），如不选择编号可进入下一步操作，编号在该次测试完成后自动累加。

开始测试：按下或锁定测试键(10)，开始测试。高压状态指示灯(11)发亮，仪表内置蜂鸣器每隔1秒钟响一声，表示LINE端有高压输出。警告：测试过程中，严禁触摸探棒前端裸露部分以免发生触电危险！

测试状态显示：液晶屏进入测试状态显示模式，显示输出电压值、测试次数、当前绝缘阻值、已测试的时间。

提示音：仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）。

测试结果：

根据需要的测试结果（普通测试、吸收比测试、极化指数测试），松开测试键(10)。仪表停止高压输出，并自动计算、显示测试结果（各个时间状态的电阻值、吸收比、极化指数）。

按动上键或下键(12)可循环显示本次测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。
注意：吸收比测试时间应大于1分钟，极化指数的测试应大于10分钟。每次测量的时间最长为10分钟，10分钟以后仪表会自动关闭高压，并自动计算、显示测试结果。
警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）才能保证人身安全和下次测量的准确性！

连续测量：需连续进行第二次测量时，再次按下或锁定测试键(10)，按4-6步骤执行。仪表可连续进行20次测量，超过20次从第一次开始并覆盖第1次的结果。每次测量结果都自动保存，以便日后调阅。
