便携式大电流发生器产品手册

文章来源： 日期：2026-01-28

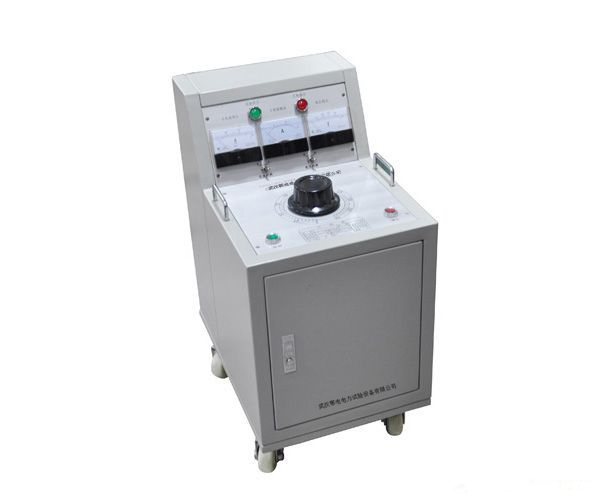

一、产品概述

便携式大电流发生器是电力、电气行业在调试过程中，针对需要大电流环境的必备设备。它广泛应用于发电厂、变配电站、电器制造厂及科研院所等，特别适用于短时或断续工作制场景。该设备具备体积小、重量轻、操作简便及维护方便等显著优势。我们可根据用户需求，定制用于开关断路器、母线、连接件、触头等温升发热试验的大电流发生器，同时提供三相升流器及带微调平衡功能的定制服务。

二、主要技术参数

工作制设计：设备容量基于5分钟短时工作制设计。若用于断续工作制，建议通流时间为2.5分钟，随后关闭10分钟进行冷却，此断续试验可按此规律循环进行。

容量：5KVA

电源电压：AC220V/50HZ

输出电压：

并联模式：5V

串联模式：10V

输出电流：

并联模式：1000A

串联模式：500A

三、设备操作说明

电源连接：

接上电源输入航插线，外接电源建议接上空气开关，确保电流不少于20A，外接电压为AC220V。

初始设置：

检查调压器是否处于0刻度位置，若不在，请手动将其归零。

根据实际需求选择串并联接线方式，并接好输出电流线。

拨动电流表旁的按钮开关，根据最大输出需求选择档位（1000A或500A）。

启动设备：

合上电源空开，按下红色输出按钮。

通过旋转调压旋钮，逐步调整至预期输出电流值。

观测大电流输出表，确认所升电流值是否达到要求。

保持与停止：

当设备升至所需电流值后，保持5分钟。

随后将调压器回零，再次按下输出按钮，使调压器断电停止工作。

等待调压器冷却10分钟后，方可再次进行工作。

试验结束：

先断掉外接电源，确保设备完全断电。

拆掉仪器测试线，整理设备。

注意保持仪器卫生，妥善保管。

四、注意事项

在操作过程中，请严格遵守安全操作规程，确保人身及设备安全。

定期检查设备状态，确保各部件完好无损，连接牢固。

如遇设备故障或异常情况，请立即停止使用，并联系专业人员进行维修。
