单相继电保护校验仪使用说明书

文章来源： 日期：2026-06-15

一、概述

本仪器为我公司开发的新一代继电保护校验装置。内部交直流电压、电流源采用最新电源技术，在电路设计、器件选型、面板布局、内部结构上达到国内先进水平。

本仪器具有功能完善、选材优良、测试数据清晰、操作简单等优点，是电力继保部门的首选校验设备。

二、技术指标与性能

2.1 工作条件

工作电源：AC220V ± 10%，50Hz

工作温度：-10℃ ～ 40℃

相对湿度：≤ 85%

大气压：86 ～ 106 KPa

2.2 输出电源

交流电压：0 ～ 250V，3A

交流电流：0 ～ 200A（7.5V）/ 0 ～ 20A（25V）/ 0 ～ 5A（5V）

直流电压：0 ～ 250V，3A

直流电流：0 ～ 20A，25V

定值输出：DC24V / DC48V / DC110V / DC220V

2.3 性能指标

电流、电压表：4½ 位

数字毫秒表：0 ～ 99.9999s

2.4 校验功能

量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。

时间继电器：可测量启动值、返回值及其动作时间。

中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

其他：各种非常见继电器。

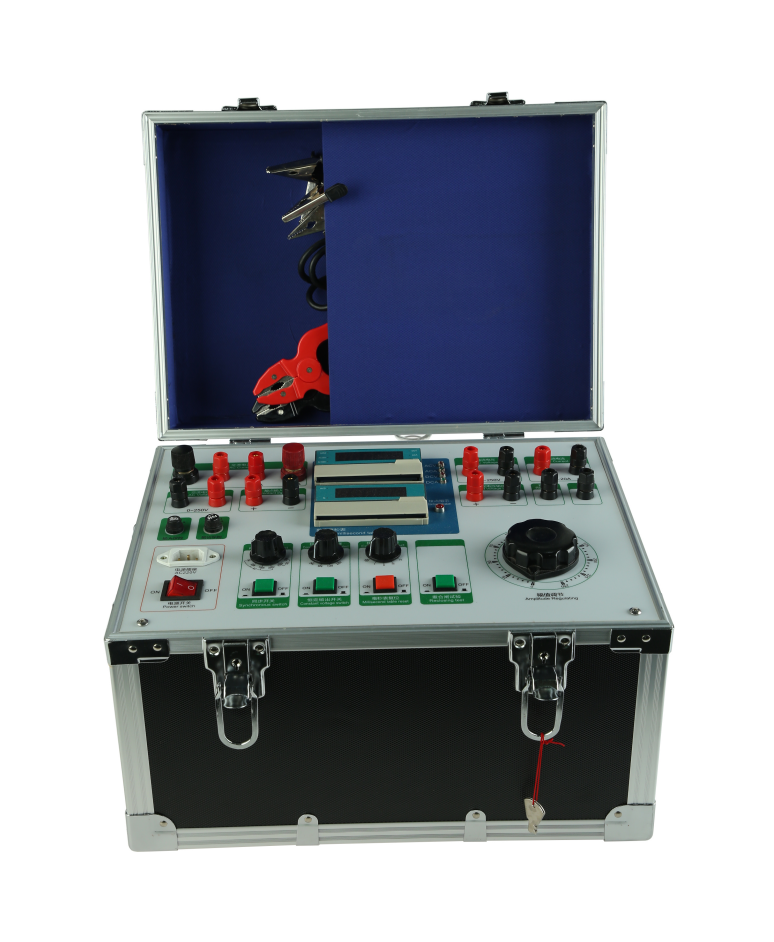

三、面板布局与功能说明

J1：交流电源输出端子，交流电流输出（ACA）

J2：交流电源输出端子，交流电压输出（ACV）

J3：直流电源输出端子，直流电压输出（DCV）

J4：直流电源输出端子，直流电流输出（DCA）

J5：定值输出端子，固定输出 DC24V / 48V / 110V / 220V

X1：电流/电压显示，显示启动值、返回值、额定值

X2：数字毫秒表，显示动作时间（0～99.9999s）

S1：电源插座，接入工作电源

S2：电源开关，仪器总开关

T1：电源输出选择旋钮，切换 AC250V / AC5A / AC20A / AC200A / DC250V / DC20A

T2：定值输出选择旋钮，切换 24V / 48V / 110V / 220V

T3：触点状态选择旋钮

◎：灯光判断方式

Ⅰ：常开触点通电延时合

Ⅱ：常开触点断电延时开

Ⅲ：常闭触点通电延时开

Ⅳ：常闭触点断电延时闭

T4：输出大小调节旋钮，调节当前输出的电压/电流值

触点端子：被校继电器触点接线。注意：测量继电器动作时间时，触点不可接外来电源，不可与 J1～J5 短路。

Z：电源输出类型指示，ACV / ACA / DCV / DCA 指示灯

动作指示：触点动作指示灯。接常开：动作后灯亮；接常闭：动作后灯灭。

同步开关：输出通断控制，用于额定值冲击试验

定值：定值输出开关，控制 J5 定值输出通断

复位：毫秒表清零，按下清零

合闸：重合闸合闸信号输出端，重合闸继电器测试专用

四、操作方法

4.1 交流电压输出（0 ～ 250V）

T1 调至 AC250V

合上同步开关

调节 T4，J2 端输出 0 ～ 250V 交流电压

X1 显示当前电压值，ACV 指示灯亮

4.2 交流电流输出（0 ～ 5A / 20A / 200A）

T1 调至 AC5A（或 AC20A / AC200A）

合上同步开关

调节 T4，J1 端输出对应量程交流电流

X1 显示当前电流值，ACA 指示灯亮

4.3 直流电压输出（0 ～ 250V）

T1 调至 DC250V

合上同步开关

调节 T4，J3 端输出 0 ～ 250V 直流电压

X1 显示当前电压值，DCV 指示灯亮

4.4 直流电流输出（0 ～ 20A）

T1 调至 DC20A

合上同步开关

调节 T4，J4 端输出 0 ～ 20A 直流电流

X1 显示当前电流值，DCA 指示灯亮

⚠️ 严禁超过额定电流 20A，否则将损坏仪器。

4.5 定值输出

操作步骤：
① T2 调至所需电压档位（24V / 48V / 110V / 220V）
② 合上定值开关
③ J5 端固定输出对应直流电压

各档位输出：

24V 档 → DC 24V

48V 档 → DC 48V

110V 档 → DC 110V

220V 档 → DC 220V

五、注意事项

测量继电器动作时间时，被校继电器触点不得接入外来电源，且不得与本仪器 J1～J5 端子短路。

调节直流电流时，严禁超过 20A 额定值，以免损坏仪器。

仪器工作环境温度 -10℃～40℃，湿度 ≤85%，请在规定范围内使用。

使用前请确认工作电源为 AC220V ±10%、50Hz。
