ED0609直流断路器安秒特性测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0609

【设备名称】：直流断路器安秒特性测试仪

【数据来源】：原厂说明书

【标签】：直流断路器，安秒特性，脱扣时间，B/C/D型空开，熔断器测试，级差配合，时间-电流曲线，抽点测试，全点测试

ED0609直流断路器安秒特性测试仪，依据GB10963-1999标准，用于变电站直流系统直流断路器、熔断器安秒脱扣特性现场检测；校验不同倍数电流下断路器脱扣动作时间，用于核对上下级直流保护电器级差配合，规避越级跳闸事故；一体化便携工控机设备，Windows-XP系统，支持抽点、全点两种测试模式；自动绘制时间-电流安秒特性曲线，测试数据本地存储，可输出Word试验报表，满足国网反事故措施相关检测要求。

技术指标：

供电：AC220V 50Hz；

测试输出电流：1A-500A；电流纹波＜2%；电流稳定度≤±1%；

时间记录范围：1ms-1000s；时间分辨率0.1ms；

适用被测器件：1-500A直流断路器；6-100A直流熔断器；

工作环境：-20℃～50℃，湿度≤90%RH；

整机尺寸530×470×200mm；重量25kg；

人机：5.7寸TFT液晶屏，键盘+触摸板，支持外接USB鼠标；本机4G存储，双USB接口；

保护：具备过热、过流、过压硬件保护。

硬件面板：

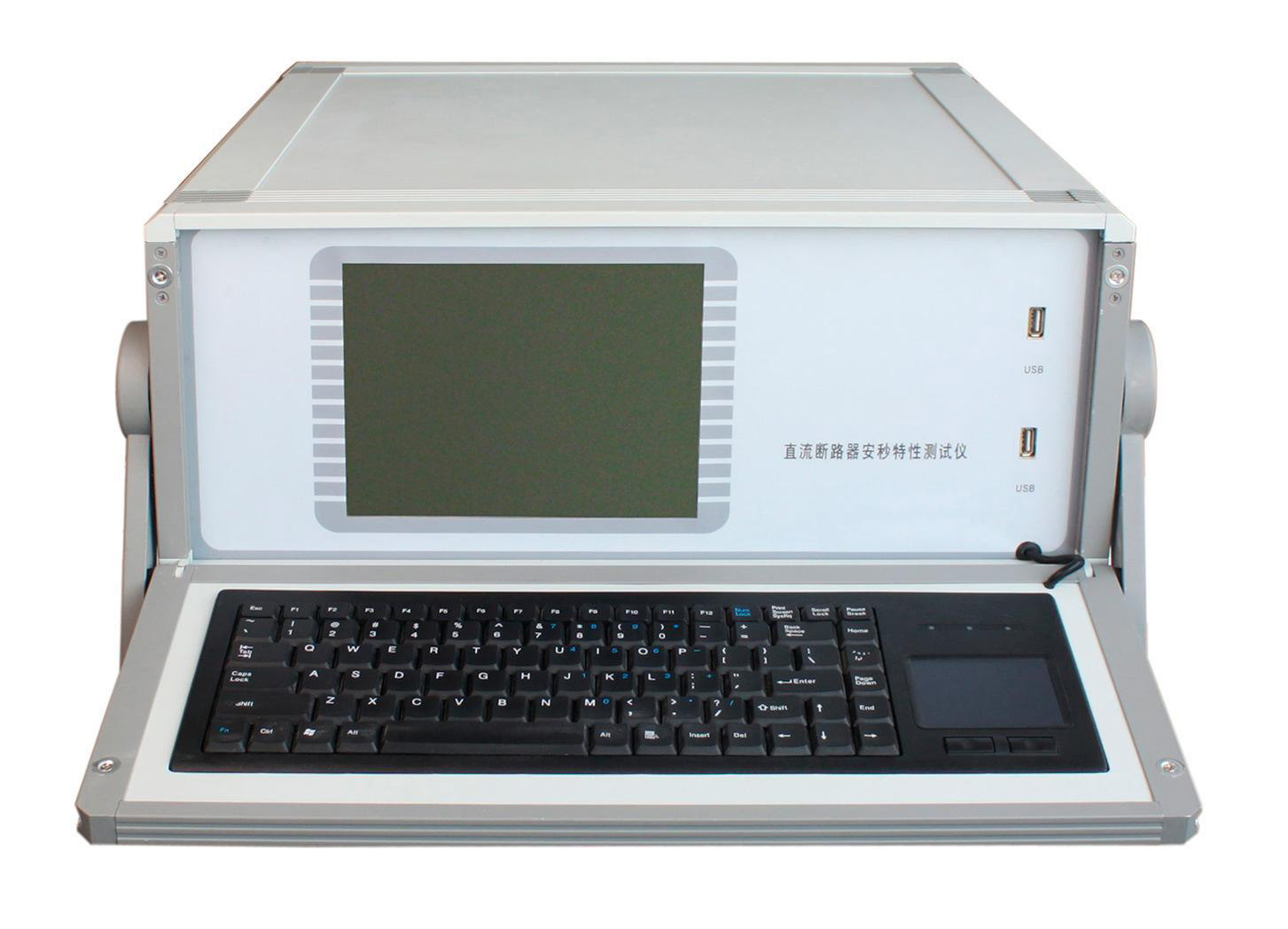

前面板：液晶显示屏、键盘、触摸板、USB接口；

后面板：电源开关、AC220V电源插座、散热风扇、正/负大电流接线柱。

主要测试功能：

1、时间-电流脱扣特性：1.13In不脱扣、1.45In脱扣、2.55In脱扣时间测试；

2、瞬时脱扣测试：B/C/D型断路器分别测试对应倍数电流瞬时脱扣特性；

3、两种测试模式

- 抽点测试：按需设定若干倍额定电流，记录每次分断时间，适合快速抽检；

- 全点测试：同一电流档位重复3次试验，取分断时间平均值；逐级加大电流，连续出现2次瞬时分断后终止试验；

4、设备台账管理：录入厂站、断路器编号、型号、类型(B/C/D)、额定电流；

5、数据处理：自动生成对数坐标安秒特性曲线；历史记录查询，输出Word报表、打印报告；

6、辅助功能：通信自检、人工终止测试、可自定义两次试验断路器准备冷却时间。

标准试验判据（GB10963-1999）

1、1.13In冷态不脱扣；5s内升到1.45In应在规定时间脱扣；

2、2.55In：In≤63A，断开时间1-60s；In＞63A，断开时间1-120s；

3、瞬时脱扣：

- B型：3In＞0.1s不脱扣，5In＜0.1s脱扣；

- C型：5In＞0.1s不脱扣，10In＜0.1s脱扣；

- D型：10In＞0.1s不脱扣，50In＜0.1s脱扣。

操作流程：

1、测试准备：仪器可靠接地；被测断路器断开外部回路，断路器合闸；使用大电流线缆连接仪器正负接线柱与被测断路器；双联断路器使用短接线短接；接入AC220V开机，自动启动测试软件。

2、台账录入：【厂站管理】添加站点信息；【设备管理】录入被测断路器编号、品牌、B/C/D类型、额定电流。

3、现场测试界面：选择厂站与断路器台账；设置断路器冷却准备时间；选择抽点/全点测试模式，设置试验电流倍数；执行通信自检。

4、开始测试：通入设定电流，记录脱扣时间；每轮测试完成等待冷却倒计时；多次循环测试；异常情况点击【人工终止】。

5、保存数据，生成安秒特性曲线图；进入【记录查询】查看历史，输出Word报表或者打印。

6、测试完成：正常退出软件、操作系统后再关闭仪器后背电源开关；拆卸大电流测试线缆妥善收纳。

注意事项：

1、仪器外壳必须可靠接地；被测断路器要脱离现场其它直流负载；

2、大电流接线柱、线缆端子必须拧紧，防止接触不良发热；

3、测试结束必须正常关机，不能直接切断后背电源；

4、大电流测试线使用完毕收纳进附件包。

保管运输：

储存-30℃～70℃，湿度≤90%RH，无腐蚀性气体；运输避免猛烈撞击、防止淋雨受潮。

成套附件：主机，大电流测试线，短接线，电源线，说明书，合格证，检验报告，保修卡，质量反馈单。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、接线松动造成损坏不在保修范围。

[设备类型]:直流断路器安秒特性测试仪

[设备型号]:ED0609

[核心用途]:直流断路器、熔断器时间-电流脱扣安秒特性测试；校验上下级保护级差配合，预防直流系统越级跳闸

[显示交互]:5.7寸TFT液晶；键盘触摸板；Windows-XP软件；台账管理；安秒对数曲线；记录查询，输出Word报表；USB外接鼠标

[工作模式]:抽点测试、全点测试；B/C/D型断路器长延时+瞬时脱扣试验；可自定义断路器冷却准备时间；人工紧急终止

[关键能力]:输出1-500A直流恒流；过热过流过压保护；本地存储试验数据；导出打印报告；满足国网直流反事故措施检测

[供电规格]:AC220V 50Hz

[性能参数]:电流稳定度≤±1%；时间分辨率0.1ms；整机25kg

[危险禁忌]:仪器可靠接地；被测断路器脱离外部回路；大电流接线端子紧固；测试完毕操作系统正常关机后再断仪器电源；禁止私自拆机维修
