鄂电专家介绍智能变电站220kV双母线接线方式

文章来源： 日期：2017-04-12

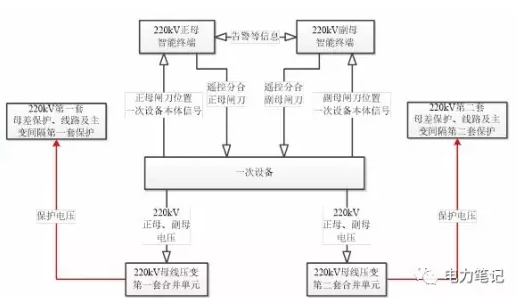

        众所周知，ED2008A型全自动电容电感测试仪智能变电站通过母线压变合并单元采集母线电压。对于220kV变电站而言，220kV母线压变合并单元一般配置两套。两套电压合并单元均采集正母、副母电压，以相互独立的形式将正副母电压分别送至220kV各个间隔的第一套、第二套保护。



        220kV第一套母差保护、ED0401型避雷器计数器检测仪主变第一套保护以及各个线路间隔的第一套保护电压均取自220kV母线压变第一套合并单元。若220kV正母压变故障或检修，正母运行的设备就会面临正母电压失去的危险。为解决该问题，通常在母线压变合并单元处设置母线电压并列把手。

        母线电压并列把手

        母线电压并列把手一般分位三个档位：EDDDG-II智能型大电流试验装置“正母退出取副母”、“正常”、“副母退出取正母”。正常运行时，把手处于“正常”档位；正母压变故障或检修时，把手切至“正母退出取副母”档位；副母压变故障或检修时，把手切至“副母退出取正母”档位。

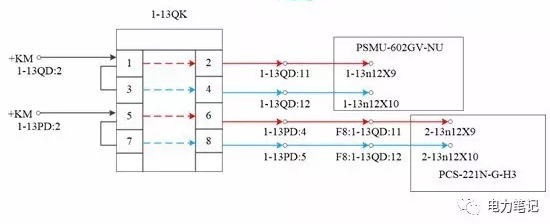

        母线电压并列把手1-13QK通过二次电缆分别与220kV母线压变第一套合并单元（南自设备PSMU-602GV-NU）、ED4004双钳口接地电阻测试仪220kV母线压变第二套合并单元（南瑞设备PCS-221N-G-H3）建立联系。
        当母线电压并列把手1-13QK正常档位时，端子1-13QK:1与1-13QK:3、1-13QK:5与1-13QK:7相连（黑色连线部分）。
        当母线电压并列把手切至“正母退出取副母”档位时，DMB系列智能双显绝缘电阻测试仪红色虚线接通，即端子1-13QK:1与1-13QK:2、1-13QK:5与1-13QK:6连通，此时左端+24V正电源通过母线电压并列把手与合并单元相连，分别开入220kV母线压变第一套合并单元的1-13n12X9端子与220kV母线压变第二套合并单元2-13n12X9端子。从而在母线压变合并单元内部实现母线电压的并列，ED0604数字双钳相位伏安表此时正母运行的间隔第一套保护与第二套保护均采用副母电压。
         类似地，当母线电压并列把手切至“副母退出取正母”档位时，蓝色虚线接通，即端子1-13QK:3与1-13QK:4、1-13QK:7与1-13QK:8连通，此时左端+24V正电源通过母线电压并列把手与合并单元相连，分别开入220kV母线压变第一套合并单元的1-13n12X10端子与220kV母线压变第二套合并单元的2-13n12X10端子。ED2008C型配电网电容电流测试仪从而在母线压变合并单元内部实现母线电压的并列，此时副母运行的间隔第一套保护与第二套保护均采用正母电压。
         结论
         1）智能站母线电压并列已经不再采用实际物理回路并联，EDFY96电流互感器负荷箱而是在母线压变合并单元内部通过程序完成对母线电压数据量的筛选，进而完成并列。
         2）传统站位于断路器操作箱的电压切换回路，在智能站也不再存在。电压切换通过间隔自身的合并单元完成，通过间隔自身的智能终端传递闸刀位置，从而实现母线电压的选择。
