鄂电专家浅析测量互感器与配电变压器的集成化

文章来源： 日期：2017-05-24

        目前配电变压器运行时，EDCZ接地线成组直流电阻测试仪在没有高压计量箱的情况下高压侧电压是很难测量的]。在常规变压器结构的基础上，高低压引出线上增加电流互感器，高压三只，低压三只，采集电流信号。
        高压线圈内部增加测量绕组，实现电压的测量，相当于电压互感器，采集高压电压信号；低压引出铜排上开孔，通过引线连出；电流互感器及电压互感器等的引出线端子均引入到固定在箱壁上的电连接器上，EDSB-III电缆识别仪通过电连接器把信号由内部引出；箱盖上放置温度计，监测油温。



        （1）智能配电网用S13-M˙ZN-315/10全密封配电变压器型号为S13-M˙ZN-315/10，ED5700绝缘子零值测试仪联结组为Yyn0，电压比为（10000±2×2.5%）/0.4%kV。
        （2）高低压线圈采用特硬纸板筒，外部缠绕无纬粘带，线圈端部均采用成型的压圈，分接区处绑扎牢固，增加线圈强度；内部配置测量线圈，对线路电压进行监测，线路电压按10000/400V设计。

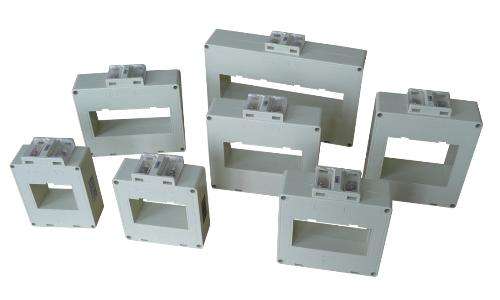

        （3）在器身引出线上，配置高低压电流互感器，ED0303回路电阻测试仪监测线路电流。高压互感器参数为（30/10.5级2.5VA），低压电流互感器参数为（500/10.5级10VA），互感器均采用非晶材料，充分保证测量的准确性。
        （4）在箱盖上配置温度计，监测油温，以及在智能模块上也配置铂电阻，EDHNZ-4发电机转子交流阻抗测试仪与温度计同时监测油温。
        （5）箱盖上增加电连接器，触点与触点之间充分保证耐电强度，内部增加密封硅胶来防止油的渗漏，通过连接器把电流，电压，温度等参数传递给智能模块。
        （6）变压器油箱采用波纹油箱，ED2000E互感器伏安变比极性综合测试仪智能模块与电连接器外部增设防护罩，外形小巧美观。
