鄂电专家介绍光伏运维小技巧之光伏阵列接线

文章来源： 日期：2019-10-09

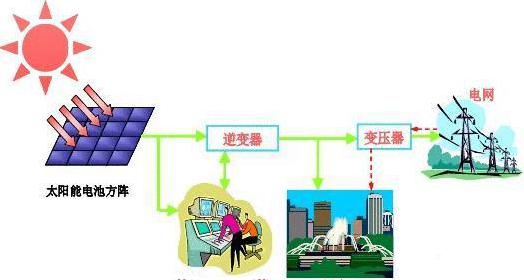

    光伏系统中，主要包括光伏阵列、逆变器及监控系统、光伏支架和交流配电柜等ED0605三相钳形相位伏安表。

    光伏阵列的接线，大家再熟不过了，ED0204-III三通道直流电阻测试仪只要正负极对接，然后用光伏直流专用线连接，至逆变器。但是，直流回路的设计，是一个忽略的方面，很多时候为了方便接线和节省成本，直流回路也是各种形状。总体分为以下两种形式:

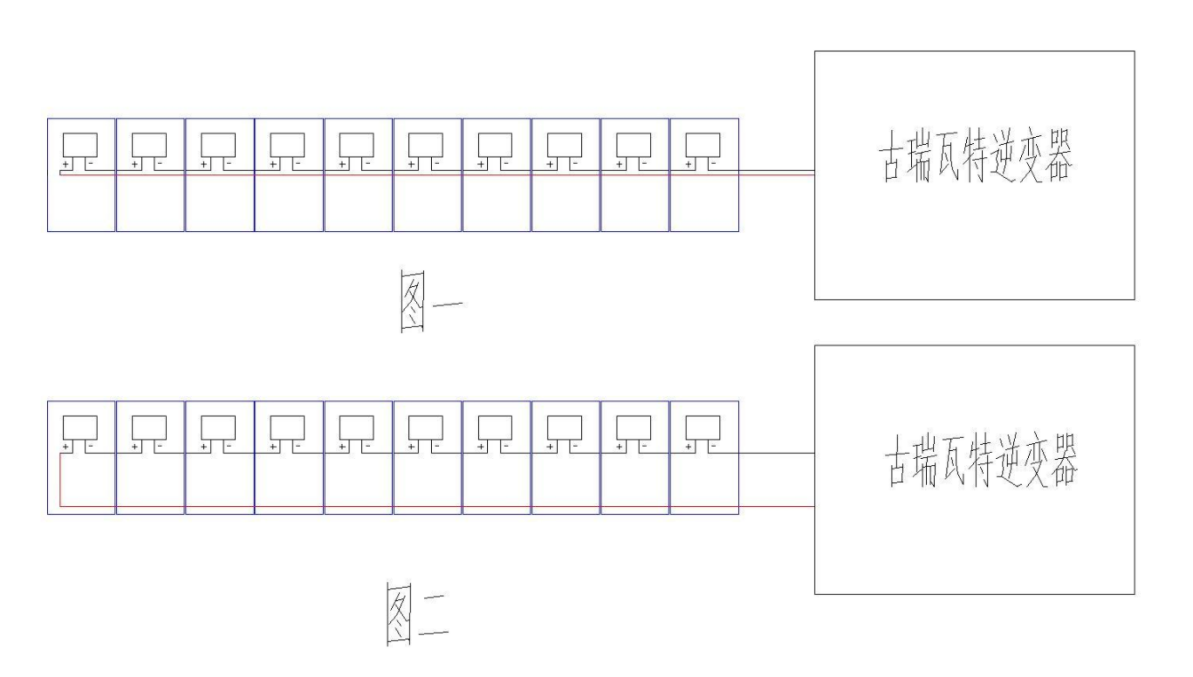

    图一，直流回路的面积小。ED0613A蓄电池内阻测试仪图二直流回路面积大。直流回路的面积对光伏系统的影响主要是哪些呢？
    雷雨天气，当带有负电荷的云层在物体上空时，由于电容效应，地面物体朝向云层的表面将聚集相应的异性电荷（正电荷）。当云层的电荷与其他物体或云层发生放电（就是闪电和雷击）后，云层内负电荷迅速消失，电容效应也立即消失，聚集在物体表面的正电荷也立即流向大地，由于电流较大，会在流动的路径上由于电阻的原因产生很大的电压，EDHZC-5电缆故障测试仪这个电压就是感应雷击过电压。这个过电压可能向附近金属物体放电，发生感应雷击；对于光伏系统，可通过电气回路传输到逆变器中，造成电器感应过电压放电而损坏。
    雷击产生的过电压与回路的面积成正比，雷击的能量一般都比较到，过电压一般在2000v以上，逆变器最大电压主要为550v、1000v、1100v和1500v，很容易造成逆变器内部电电子元器件被击穿和烧毁。ED-BL氧化锌避雷器带电测试仪因此，在电缆敷设时，要尽量是使得光伏阵列的回路面积减小，如图一所示，并且尽量使用支架导轨以及穿金属管等方式形成保护和屏蔽。
