鄂电专家浅谈光伏逆变器的核心器件及保护机制（2）

文章来源： 日期：2019-11-04

    1、IGBT驱动保护

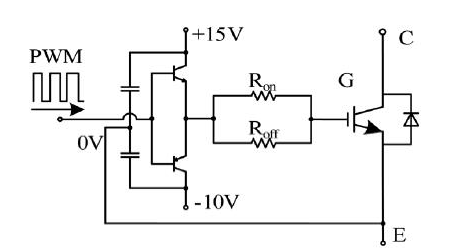

    IGBT本身是一个电流开关的器件，EDLY电机耐压试验装置什么时候开，什么时候关，开关多长时间是由逆变器的CPU来控制的，但是DSP输出是一个PWM信号，速度很快，但功率不够，驱动器最主要的作用是放大PWM信号。

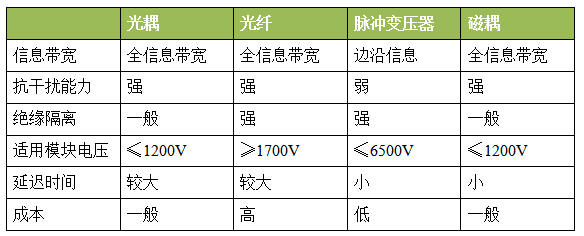

    IGBT控制很大的高频大电流，EDFY95电压互感器负荷箱会产生电磁干扰信号，驱动器又和IGBT隔得很近，因此驱动电路要有隔离功能，目前驱动隔离方案有光耦、光纤、脉冲变压器、磁耦等几种。各种方式的优缺点如下：     2、IGBT过电流/短路保护
    IGBT在设计时，ED0301F断路器动特性分析仪电流一般都会留有10%以上的裕量。但是，逆变器在工作时，由于组件、负载短路，负载侧故障导致过流，负载侧有特别大的感性负载，启停时有很大的谐波电流，这时候逆变器输出电流会急剧上升，导致IGBT的工作电流也会对应急剧上升。IGBT短路分为两种情况：变流器的桥臂内发生直通，称为一类短路，变流器短路点发生在负载侧，等效短路阻抗较大，称为二类短路。二类短路一般也可认为是逆变器发生较严重的过流。在短路发生时刻，ED0104型单相继电保护测试仪如果不采取相关措施，就会导致IGBT快速进入退饱和，瞬态功耗超过限值而损坏，因为IGBT承受过电流的时间仅为几微秒。因此，当短路发生时，要尽快关断IGBT，而且关断的速度要平缓，保证电流变化速率在一定范围，避免关断过快而引起电压应力超过限值而损坏IGBT，有源钳位的方案中增加快速响应措施，使得IGBT驱动能够尽快动作。
    3、IGBT过温保护
    当逆变器环境温度过高、ED-JDJL多功能标准功率电能表逆变器散热不良，持续过热均会导使IGBT损坏。如果器件持续短路，大电流产生的功耗将引起温升，若芯片温度超过硅本征温度（约250℃），器件将失去阻断能力，栅极控制就无法保护，从而导致IGBT失效。在设计时主要从两个方面去考虑：第一，加强完善IGBT管的散热条件，包括风道设计、散热器的设计制作，加强制冷等；第二，设计过热检测保护电路，用IGBT模块上内置的热敏电阻来测量IGBT散热温度，是很准确的，当温度超过设定值时，EDDT-III接地引下线导通测试仪关断IGBT使其停止工作。
    4、IGBT机械故障保护
    为了散热方便，IGBT都是通过螺丝连接，安装在散热器上，这个螺丝的连接强度非常有讲究，要恰到好处，如果力量太大，会损坏IGBT。如果力量太轻，在运输和安装过程中，由于振动会造成接触不良，EDHCSF6气体回收净化充放装置热阻增加，器件过温损坏。在安装IGBT时，都会使用专门的螺丝批，根据IGBT型号，采用相应的扭力，保证IGBT既连接牢固，又不会损坏。
    结论
    IGBT是逆变器中最娇气，最敏感，最容易损坏的器件；ED0613A蓄电池内阻测试仪同时也是逆变器中最昂贵，最关键的器件，逆变器必须采取很多措施去保护她。
