鄂电专家浅谈兆瓦级风力发电机组的防雷电保护(2)

文章来源:鄂电电力 日期:2019-11-07

    3 风电机组防雷概述
    从风电机组防雷研究成果上看,EDKSB闭口闪点全自动测定仪对外部直击雷防护,重点是放在改进叶片的防雷系统上;而对内部的防雷,即过压、过流保护,则由风机厂家设计完成。此外,国内和国外风机厂家实际设计所依据标准和参数(包括地网电阻)都有很大差别。所以,这样形成的风机制造在产品上就留下某些薄弱环节。
    为了改进风机的防雷性能,首先要确定合理统一的防雷设计标准,EDXC-II智能操作箱明确防止外部雷电和内部雷电(过电压)保护的制造工艺规范,这是提高风力发电机组防雷性能的基础。在我国,大力发展风力发电,必须非常急迫和必要的尽快建立风电行业(包括风机防雷)技术规范。
    3.1 风电机组雷电保护区域划分

    将需要保护的空间划分为不同的防雷区( LPZ),HJ自升压精密电压互感器以规定各部分空间不同的雷击电磁脉冲的严重程度,并指明各区交界处的等电位连接点的位置。各区以在其交界处的电磁环境有明显改变作为划分不同防雷区的特征。
LPZOA:本区内物体易遭到直接雷击,因而可能必须传导全部的雷电流。本区内电磁场没有衰减。
LPZOB:虽然本区内物体不易遭到直接雷击,但区内产生未被衰减的电磁场。
LPZ1:本区内物体不易遭到直接雷击,ED2008C型配电网电容电流测试仪本区内所有导电部件上的雷电流比在LPZOB区内的雷电流进一步减小。本区内的电磁场也可能被衰减,取决于屏蔽措施。
后续防雷区( LPZ2等) :如果要求进一步减小传导电流或电磁场,就应引人若干后续防雷区。应根据被保护系统所要求的环境区来选择所需后续防雷区的个数。通常,防雷区序号越高,其电磁环境参数就越低。风电机组中需要防护的空间划分成不同防雷区的一般原则如图3-1。

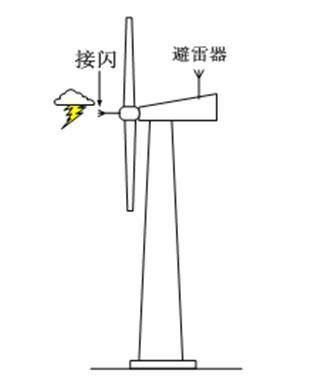

    图3-1风力发电机组防雷区域划分EDBYKC2000B变压器有载分接开关测试仪
