鄂电专家浅谈使用万用表简单测量电容器好坏的方法

文章来源:鄂电电力 日期:2020-11-06

        从理论上来讲,ED0304真空度测试仪测试电容器好坏,需要使用专用的测试仪器,但这需要很多仪器,费用也很昂贵,很多公司都不会配这么多的检测仪器,但万用表大家都会有的,使用万用表就可以测量出一些电容器的好坏,具体的方法如下:

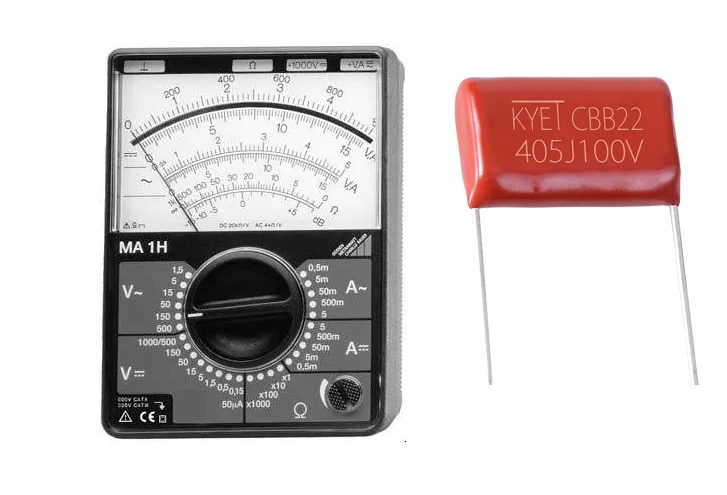

        使用万用表测量电容好坏

        检测时,ED0104型单相继电保护测试仪将万用表拨至R*10KΩ或R*1KΩ(对于容量小的电容器选R*10KΩ挡位),测量电容器两引脚之间的阻值。

​        如果电容器正常,表针先往右摆动,然后慢慢返回到∞处,容量越小向右摆动的幅度越小。表针摆动的过程实际上就是万用表内部电池通过表笔对被测电容器充电的过程,被测电容器容量越小充电越快,表针摆动幅度越小,ED0613B智能蓄电池内阻测试仪充电完成后表针就停在∞处。

        若检测时表针无摆动过程,而是始终停在∞处,说明电容器不能充电,电容器表现为开路状态。

        若表针能往右摆动,也能返回,ED2000E互感器伏安变比极性综合测试仪但回不到∞处,说明电容器能充电,但绝缘电阻小,该电容器漏电。

        若表针始终指在阻容小或0Ω处不动,说明电容器能充电,并用绝缘电阻很小,该电容器短路。​

        ​注:对于容量小于0.01UF的正常电容器,ED5700绝缘子零值测试仪在测量时表针可能不会摆动,故无法用万用表判断是否开路,但可以判别是否短路或漏电。如果怀疑容量小的电容器开路,万用表又无法检测时,可以找相同容量的电容器代换,如果故障消失,就说明原电容器开路。
