风力发电机性能综合试验台试验项目及内容

文章来源： 日期：2024-04-09

风力发电机性能综合试验台试验项目及内容

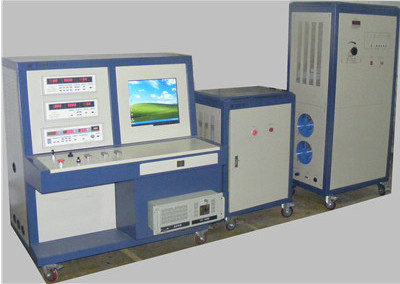

风力发电机性能综合试验台是一个集成了多种测试功能于一体的系统，专门用于风力发电机性能的全面检测。以下是对该试验台的详细解释：

一、系统构成与特点

该试验台由变频器、变频电机、可调负载、气动夹具、平台及皮带轮组成，具有高度的集成化和自动化特点。其能够实现100V/220V的电压转换，加载与卸载操作，以及自动装夹与卸载转换，从而实现对风力发电机定子性能的快速测试。

二、试验台性能与标准

该试验台的性能满足GB/T10760.1-1989《小型风力发电机技术条件》的标准，确保测试结果的准确性和可靠性。

三、试验项目及内容

绕组直流电阻测量：在绕组处于实际冷态下，测量其直流电阻值，以评估绕组的导电性能。

绝缘电阻测量：测量绕组对机壳的绝缘电阻，确保发电机在工作时具有良好的绝缘性能。

定子耐电压试验：在1200V的试验电压下，持续1分钟，以检验定子是否能承受规定的电压而不发生击穿或闪络。

发电机启动阻力矩测定：通过砝码在空载情况下测试发电机旋转一周内的阻力矩，以评估发电机的启动性能。

三相交流电压与直流电压测量：在空载且发电机调整至65%额定转速下，测量三相交流电压和整流后的直流电压。

电压调整率测试：通过比较空载时发电机在额定转速下的三相线电压及整流电压值，以及加负载后的相应电压值，评估发电机的电压稳定性。

负载特性曲线测定：在不同转速下，使用直接负载法测量发电机的输出功率和效率，绘制出转速与效率、输出功率的关系曲线。

效率测定：在额定电压和额定功率下运行发电机，测量其输入功率、直流输出功率、电流和热稳态电阻，以计算发电机的效率。

过负载试验：发电机在最大工作转速下承受1.5倍额定负载，持续5分钟，以检验其过载能力。

温升试验：测量发电机在运行过程中的温度变化情况，以评估其散热性能。

轴承温度测试：测试发电机轴承在运行过程中的温度，确保其在正常工作范围内。

超速试验：发电机在空载情况下承受2倍额定转速，持续2分钟，以检验其抗超速能力。

短路机械强度试验：在额定转速下对发电机进行三相短路，历时3秒，以检验其在短路情况下的机械强度。

综上所述，风力发电机性能综合试验台是一个功能全面、操作便捷的测试系统，能够实现对风力发电机性能的全面检测，为风力发电机的研发、生产和维护提供了有力的支持。
