数显同步定点仪产品用途

文章来源: 日期:2024-05-20




数显同步定点仪是一个专业的探测工具,专门设计用于地下电缆系统的维护和故障检测。以下是关于该产品的详细解释:



产品用途

精确定位故障点:能够精确地找到地埋电缆中的故障点,如短路、断路或其他电气故障。

探测电缆路径和埋深:除了故障点定位,它还能探测电缆的埋设路径和埋深,为电缆的铺设和维护提供重要信息。



工作原理

声磁同步定点原理:通过在电缆的一端施加脉冲高压,使故障点产生放电电弧。电弧产生的电磁波和振动声波(声磁信号)被数显同步定点仪接收。

时间差定位:通过测量接收到的电磁波和声波的时间差,并利用数字方式将其转换成距离,从而确定故障点与接收探头之间的直线距离。

声音判断:沿着电缆路径,操作人员可以通过耳机听到的声音大小来判断故障点放电振动声音的大小,进一步确认故障点的位置。



技术参数

数显距离:范围从0.1米到100米,确保在广泛距离内都能进行精确测量。

定点误差:小于0.1米,保证了定位的精确度。

电磁通道接收机灵敏度:小于5μV,确保能够接收到微弱的电磁信号。

声音通道音频放大器增益:大于70dB,提供足够的音频放大,以便操作人员能够清晰地听到声音信号。

50Hz工频抑制度:大于40dB,有助于抑制环境中的50Hz工频干扰。

电源与功耗:使用7.4V/2600mAh聚合物锂电池,功耗小于100mA (0.7W),确保长时间连续工作。

工作环境:适应从-20℃到+50℃的温度范围和80%的湿度,适用于各种户外环境。

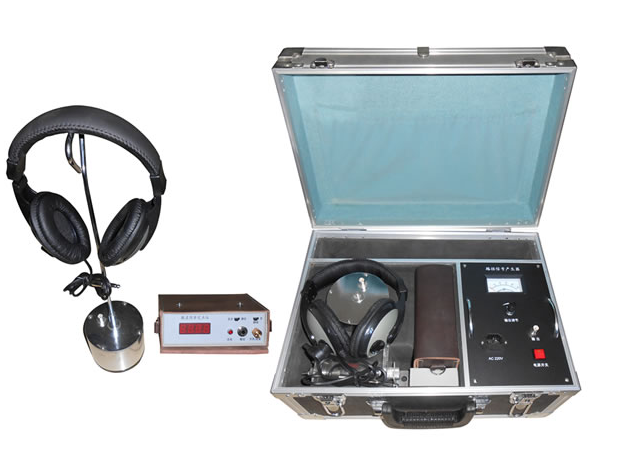

数显同步定点仪产品用途(图1)


总结

数显同步定点仪是一个功能强大、精确度高的探测工具,对于地下电缆系统的维护和故障检测具有重要意义。其独特的工作原理和技术参数确保了在各种复杂环境下都能提供可靠的结果。



如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
