全自动变压器变比组别测试仪说明书

文章来源： 日期：2024-06-14

一、产品简介

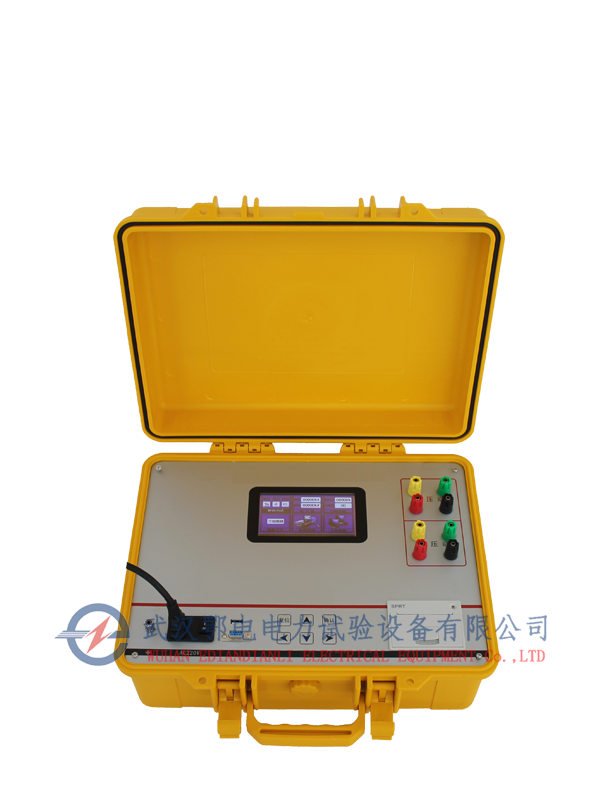

全自动变压器变比组别测试仪是专为电力系统、变压器生产厂家及铁路电气系统设计的，用于变压器变比、组别、极性和角度的精准测试。它能够自动产生稳定幅值、恒定相位的三相、两相或单相标准电源，广泛适用于各种类型变压器的测试，包括Z型绕组变压器、整流变压器以及斯科特、逆斯科特、平衡变压器等特种变压器。

该测试仪具备大屏幕液晶显示和全中文菜单，操作简便，功能完善，并支持汉字打印输出，极大地方便了用户的使用。

二、产品特点

自动产生标准电源：测试仪能够自动产生幅值稳定、相位恒定的三相、两相或单相标准电源，确保测试结果的准确性。

直接测量：不受变压器内部接线方式的约束，可直接测量高、低压侧的电压比值及相角差。

高效快速：测试速度快，一组数据测试仅需数秒，特别适用于大量测试需求，如一台19分接位置变压器的测试时间仅需10分钟。

保护功能：内部具有过流保护功能，确保测试过程的安全。

高精度：测试结果不受工频电源频率及幅值波动的影响，保证了测试的高精度。

适用性强：特别适用于特种变压器的变比及相位差测试。

三相同时测量：真正实现了三相同时测量，提高了测试效率。

数据接口与存储：具备RS232接口，方便与计算机连接，实现测试数据的自动化处理；同时，具备数据存储功能，可保存大量测试数据。

三、技术参数

量程：0.9～5000

准确度：±(读数×0.2%+2字) (≤500)；±(读数×0.3%+2字) (500<读数≤3000)；±(读数×0.5%+2字) (>3000)

分辨率：0.9～9.9999（0.0001）；10～99.999（0.001）；100～999.99（0.01）；1000～4999.9（0.1）

工作电源：内置电池或外置充电器，充电器输入100-240VAC 50/60Hz

充电时间：约3小时

仪器重量：4Kg

仪器体积：252mm(长)×162mm(宽)×132mm(高)

使用温度：-10℃～50℃

相对湿度：＜90%，不结露

全自动变压器变比组别测试仪以其高效、准确、安全、易用的特点，成为电力系统、变压器生产厂家及铁路电气系统不可或缺的重要测试工具。
