自升压精密电压互感器详解

文章来源: 日期:2024-08-13



特别是针对35kV系统设计的0.05级产品,具有一系列显著的产品特点和技术优势,适用于高精度测量和校验场合。以下是其主要特点和技术参数的详细解析:



高精度:

准确度级别达到0.05级,这意味着在额定负荷和指定电压范围内(80%Un120%Un),其比差(即电压变换的百分比误差)和角差(即相位误差)均保持在极低的水平,确保了测量结果的极高准确性。

宽量程适应性:

设计有宽范围的电压适应性,不仅能在额定电压下精确工作,还能在较低电压(如50%Un20%Un)下保持较高的测量精度,这对于电网中的电压波动和故障分析尤为重要。

高稳定性与可靠性:

通过严格的试验验证,包括一次绕组感压耐压测试和二次绕组对地工频耐压测试,确保设备在恶劣环境下也能稳定运行,提高了产品的可靠性和使用寿命。

多功能性:

可用于校验35kV及以下电压等级、准确度级别为0.2级以下的电压互感器,是电力系统中重要的校验和测量工具。

低负荷能力:

在二次电压为100V时,能承载低至0.25VA的二次负荷,这对于需要高精度测量且二次回路负载较小的应用场合尤为适用。

标准化设计:

提供多种额定电压比选择(如35kV/100V35/√3kV/100/√3V35/√3kV/100/3V),满足不同电力系统的需求,且符合国际和国内相关标准。

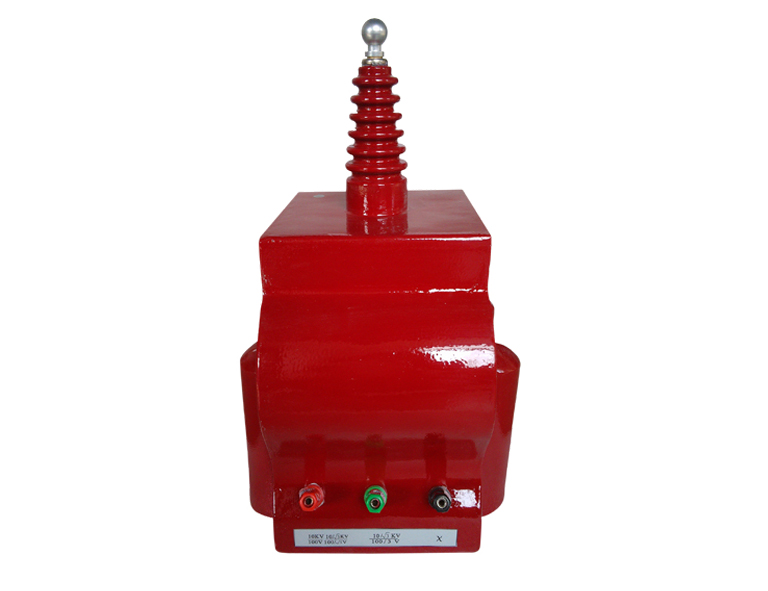

 自升压精密电压互感器详解(图1)


技术参数详解

功率:200VA,表明该互感器在额定条件下能够稳定传输的最大功率。

额定电压比:提供多种选择,以适应不同电压等级和相位关系的测量需求。

准确度级别:详细描述了在不同电压水平下的比差和角差限制,确保测量精度。

试验电压:包括一次绕组的感压耐压测试和二次绕组对地的工频耐压测试,确保产品的电气安全性能。

额定频率:50Hz,适用于大多数电力系统频率标准。



自升压精密电压互感器(35kV0.05级)以其高精度、宽量程适应性、高稳定性和可靠性等特点,在电力系统中扮演着重要的角色,是确保电网安全、稳定运行和精确测量的关键设备之一。



如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
