鄂电专家浅谈主变压器风冷控制回路存在的问题

文章来源： 日期：2017-05-24

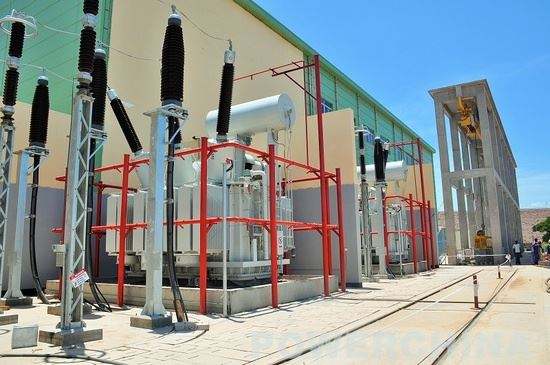

        强制油循环变压器风冷系统组成及控制特点
        系统组成和作用
        （1）潜油泵：ED0801B输电线路异频参数测试仪提高变压器油的流速，加速其内部热对流速度。（2）冷却风扇：提高冷却器表面空气流动速度，加速内冷却介质变压器油和外冷却介质空气的热交换。（3）冷却器：增加冷却表面积，提高散热效率。（4）冷却控制系统：实现冷却器投退的温度控制功能，并与变压器非电量保护配合实现超温跳闸功能。


         控制系统特点
        （1）电源自动切换回路：ED0604数字双钳相位伏安表采用2个独立电源供电，1个工作，1个备用；当工作电源发生故障时，备用电源自动投入；当工作电源恢复时，备用电源自动退出。
        （2）工作冷却器控制回路：变压器投入运行时，自动投入冷却器；变压器退出运行时，自动切除全部冷却器。冷却器的油泵和风机控制回路有单独的热继电器，具有电动机过负荷及速断保护。当运行中的工作冷却器发生故障时，ED5700绝缘子零值测试仪能自动启用备用冷却器。
        （3）辅助冷却器控制回路：变压器上层油温或绕组温度达到一定值时，自动启动尚未投运的辅助冷却器；当运行中的辅助冷却器发生故障时，能自动启动备用冷却器。
        （4）信号回路：EDHNZ-4发电机转子交流阻抗测试仪运行中的工作电源、操作电源、工作冷却器、辅助冷却器、备用冷却器发生故障时，能够发就地指示信号和遥信信号。
         （5）冷却器全停跳闸回路：冷却器全停后，当主变压器油温达到或超过75℃时，经过20min后主变压器跳闸；当主变压器油温低于75℃时，经过60min后主变压器跳闸。强制油循环风冷主变压器冷却器全停跳闸回路。
        ED0305高低压开关柜通电试验台存在的问题
        当主变压器风冷系统冷却器全停后，主变压器在持续高温状态下最多能运行60min，然后跳闸退出运行。此种情况下，通常的故障处理方式有2种，一是由室内配电室为主变压器风冷系统接入外接电源，故障处理时间约需4.5h，ED2008A型全自动电容电感测试仪需要投入检修人员至少4人，检修工作人员在60min内完成故障处理或风冷控制箱的更换工作难度都较大；二是对主变压器进行停电操作，然后实施故障排查和处理，故障处理时间约需3h，需要检修人员3人。
        因此，在变电站站用电系统正常、主变压器风冷控制箱发生故障、主变压器风冷系统冷却器全停情况下，EDCZ接地线成组直流电阻测试仪如果能利用应急电源迅速恢复部分主变压器冷却器的运行，是快速恢复主变压器冷却系统工作、确保主变压器稳定运行的有效解决方案之一。
