鄂电专家浅谈变频器谐波的产生

文章来源： 日期：2020-05-27

        变频器是工业调速领域中应用最广泛的设备之一，ED0608直流系统接地故障测试仪它将工频50HZ变换成各种频率的交流电源，以实现电机的变速运行。变频器完成交-直-交变换，由整流电路、逆变电路、控制电路组成，其中整流输入部分及逆变输出部分主要由非线性电力电子元件组成，在变频器运行时，会在输入输出侧产生大量谐波。

        由于变频器输出PWM波含有开关频率整数倍的高次谐波，EDWG-16输电线路故障距离测试仪变频器谐波分析的关键在于要求功率分析仪在低基波频率情况下拥有高采样频率、宽带宽、运算能力强、运算速度快等特点。

        变频器谐波的产生

        1、整流输入侧

        变频器的整流输入侧一般采用三相桥式不控整流将交流电整成直流电，ED0304真空度测试仪因为由二极管组成的整流桥的非线性特性，会产生谐波电流。一般情况，整流输入的电压波形为正弦波，输入电流波形为畸变的“马鞍波”，谐波电流会从用户变频器端通过电网传播，影响公用电网。

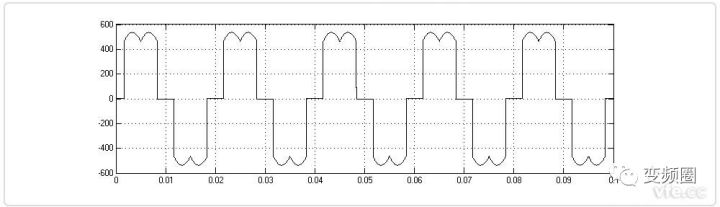

       输入谐波电流如图所示。“马鞍波”的波形由变频器整流拓扑结构、参数、负载的不同而不同。

        2、逆变输出侧

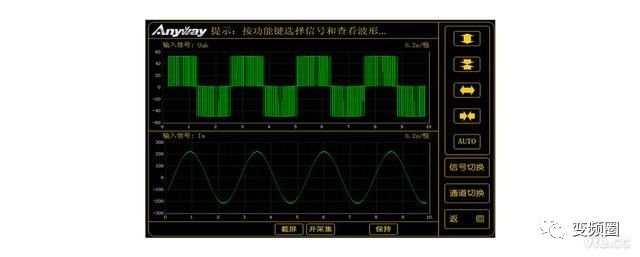

        变频器的逆变输出侧，ED2008A型全自动电容电感测试仪由SPWM波控制由IGBT等全控型器件组成的桥式电路，从而形成电压、频率可调的三相交流电。变频器输出的线电压是正弦脉宽、幅值相等的矩形波(PWM波)，如图所示。
