水雾喷头“布水试验”、“雾滴尺寸测量”和“喷洒试验”GB5135.3—2025

文章来源： 日期：2025-11-28

总体概述

这三项试验从不同维度全面评估水雾喷头的实际灭火性能：

1.布水试验：考核多只喷头协同工作时，在保护区域内分布水量的均匀性和覆盖能力。

2.雾滴尺寸测量：量化水雾的关键物理特性，雾滴大小直接关系到灭火效率和冷却速度。

3.喷洒试验：直观地描绘出单只喷头的保护范围（射程和高度），是系统设计时确定喷头布置间距的直接依据。

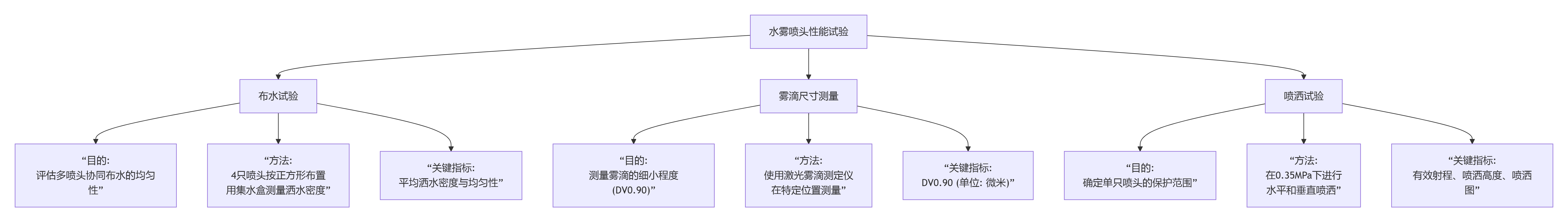

为了让您对这些性能试验有一个全局的概览，我绘制了以下流程图：

布水试验

目的：模拟多只喷头在实际工程中同时喷放的真实场景，检验其组合作用下，在整个保护面积内洒水密度（单位时间、单位面积上的洒水量）的均匀性和充足性。这是防止灭火出现盲区的关键测试。

核心试验条件：

实验室：面积不小于7m×7m，确保有足够的空间布置喷头和收集数据，避免边界干扰。

喷头布置：4只相同喷头，按正方形布置。

安装高度：喷头出水口到集水盒上边缘为2.5m（模拟常见安装高度）。

安装间距(D)：根据喷头的雾化角确定，例如：

45°>1.00m

90°>2.50m

150°>3.50m

流量：每只喷头的流量必须是其在0.35MPa压力下根据其流量系数（K值）计算出的理论流量。

洒水时间：不少于3分钟，以确保收集到足够的水量，数据稳定。

数据收集与计算：

1.收集：使用面积不大于0.5m×0.5m的集水盒，在整个保护区域内密集布置，测量每个盒子的水量。

2.计算洒水密度：每个集水盒的洒水密度=收集的水量/集水盒面积/时间。

3.计算平均洒水密度(ρ₀)：

`ρ₀=Q/D²`

ρ₀：平均洒水密度，单位mm/min

Q：单只喷头在0.35MPa下的流量，单位L/min

D：喷头安装间距，单位m

雾滴尺寸的测量

目的：精确测量水雾的雾滴尺寸。雾滴大小是水雾灭火、控火和冷却效率的决定性因素。更小的雾滴意味着更大的比表面积，能更快速地吸热蒸发和窒息火焰。

关键指标：DV0.90：表示样本中90%的雾滴体积由直径小于该值的雾滴组成。这是一个体积百分比特征直径，能很好地表征雾滴群的粗细。

测量方法与位置：

设备：激光雾滴测定仪。

压力：0.35MPa。

位置：

a)轴线位置：在喷头轴线上，距喷口下方1m处。

b)径向位置：距离轴线位置径向一定距离处，此距离根据雾化角大小决定（雾化角越大，测量点越远）。

喷洒试验

目的：直观地测定单只水雾喷头的有效保护范围，包括最远射程和能达到的高度。这些数据是工程设计中确定喷头间距和布置方式的直接依据。

试验条件：

安装高度：距地2.5m。

压力：0.35MPa。

试验内容：

1.水平喷洒：测量水雾在水平方向上的有效射程（通常指能达到一定洒水密度的最远距离）。

2.垂直喷洒：测量水雾在垂直方向上能达到的最大高度。

成果输出：将测试结果绘制成垂直喷洒图和水平喷洒图，图中清晰标示出喷洒距离与喷洒高度的关系，形成喷头的“保护轮廓图”。

核心总结

这三项试验共同回答了水雾喷头灭火有效性的三个核心问题：

1.布水试验：喷头组“覆盖得是否均匀和全面？”

2.雾滴尺寸测量：喷出的水雾“够不够细，灭火效率高不高？”

3.喷洒试验：单只喷头“能保护多大的范围？”

这些性能数据是消防工程师设计一个可靠、有效的水雾灭火系统不可或缺的科学依据。
