过电压保护器测试仪

文章来源： 日期：2026-01-26

以下是对“过电压保护器测试仪”相关内容的结构化梳理与补充说明，便于用户快速掌握设备功能与操作要点：

一、产品概述

核心功能：
专用于测试电气设备（如氧化锌过压保护器/TBP避雷器）的工频放电电压，通过监测电压波形与放电脉冲信号，自动锁定放电瞬间的电压峰值，并具备过流保护与报警功能。

技术优势：

集成化设计：工频高压电源、测量、控制系统一体化，体积小、重量轻、防震耐摔。

安全保护：自动切断电源防止试品损坏，支持紧急停止与高压警示。

操作便捷：中文菜单界面，支持手动/自动试验模式，数据自动计算与存储。

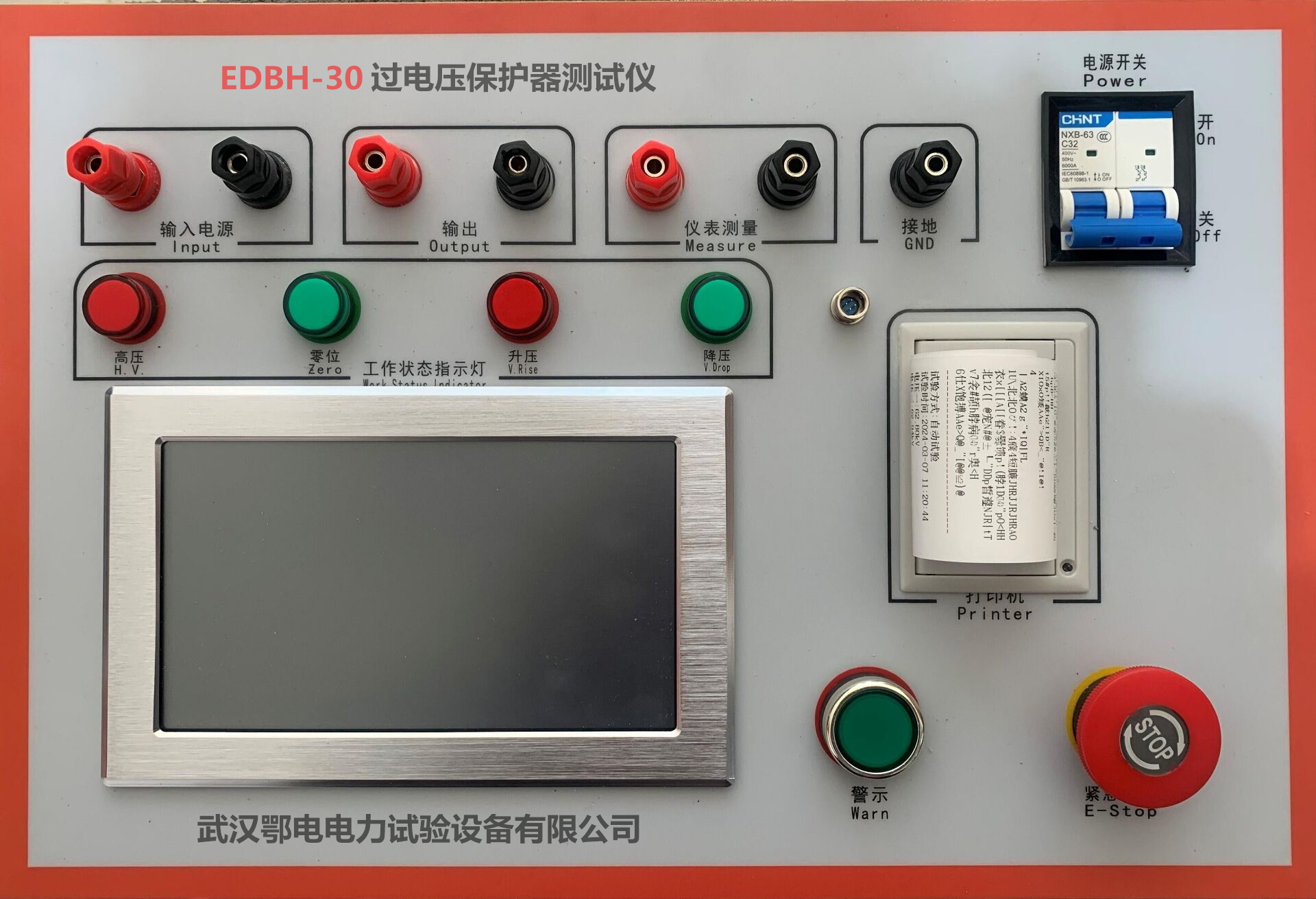

二、面板功能详解

三、操作流程

1. 设备接线

电源线：操作箱输入端 → 电网220V输出端；接地端 → 大地网。

输出线：操作箱输出端 → 试验变压器输入端；接地端 → 试验变压器接地柱。

航空插头：连接操作箱与试验变压器采集模块。

2. 参数设置

通用参数（通常出厂预设，无需修改）：

分压变比、闪络保护判断值、电压误差上下限、保护电压（100kV）。

需设置参数：

高压保护电流：建议6mA（范围1-25mA，无间隙过压保护器绝缘大，电流基本为0）。

试验电压：根据TBP型号选择（如TBP-12.7设为30kV）。

间隔时间：自动试验时生效（默认15秒）。

3. 试验模式

手动试验：

选择升压步长（5kV/1kV/0.5kV/0.1kV）。

点击“启动试验” → “手动升压”至设定电流，设备自动记录电压并回零。

可重复试验，设备自动计算平均值，支持数据保存与打印。

自动试验：

点击“启动试验”，设备自动完成三次试验并计算平均值。

支持数据保存与打印。

4. 数据管理

历史数据：查看并打印过往试验记录。

系统设置：调整高压输出精度（慎用，建议由专业人员操作）。

四、关键注意事项

安全第一：

操作前确保接地良好，高压指示灯亮时严禁触碰试品或接线。

紧急停止按钮需保持可快速触及状态。

参数合理性：

试验电压需根据TBP型号严格设置（如TBP-35设为75kV），避免过压损坏设备。

保护电流建议保持6mA，无特殊需求不调整。

航空插头连接：

未接好时设备无法启动，需检查插头是否牢固。

数据准确性：

系统设置界面影响输出精度，非专业人员勿随意修改。

五、应用场景

电力设备检测：氧化锌避雷器、TBP过压保护器的工频放电电压测试。

生产与质检：验证过压保护器性能是否符合标准（如IEC、GB）。

科研与教学：高压电气实验教学或研发测试。

通过以上梳理，用户可快速掌握设备功能、操作步骤及安全要点，确保试验高效、安全完成。
