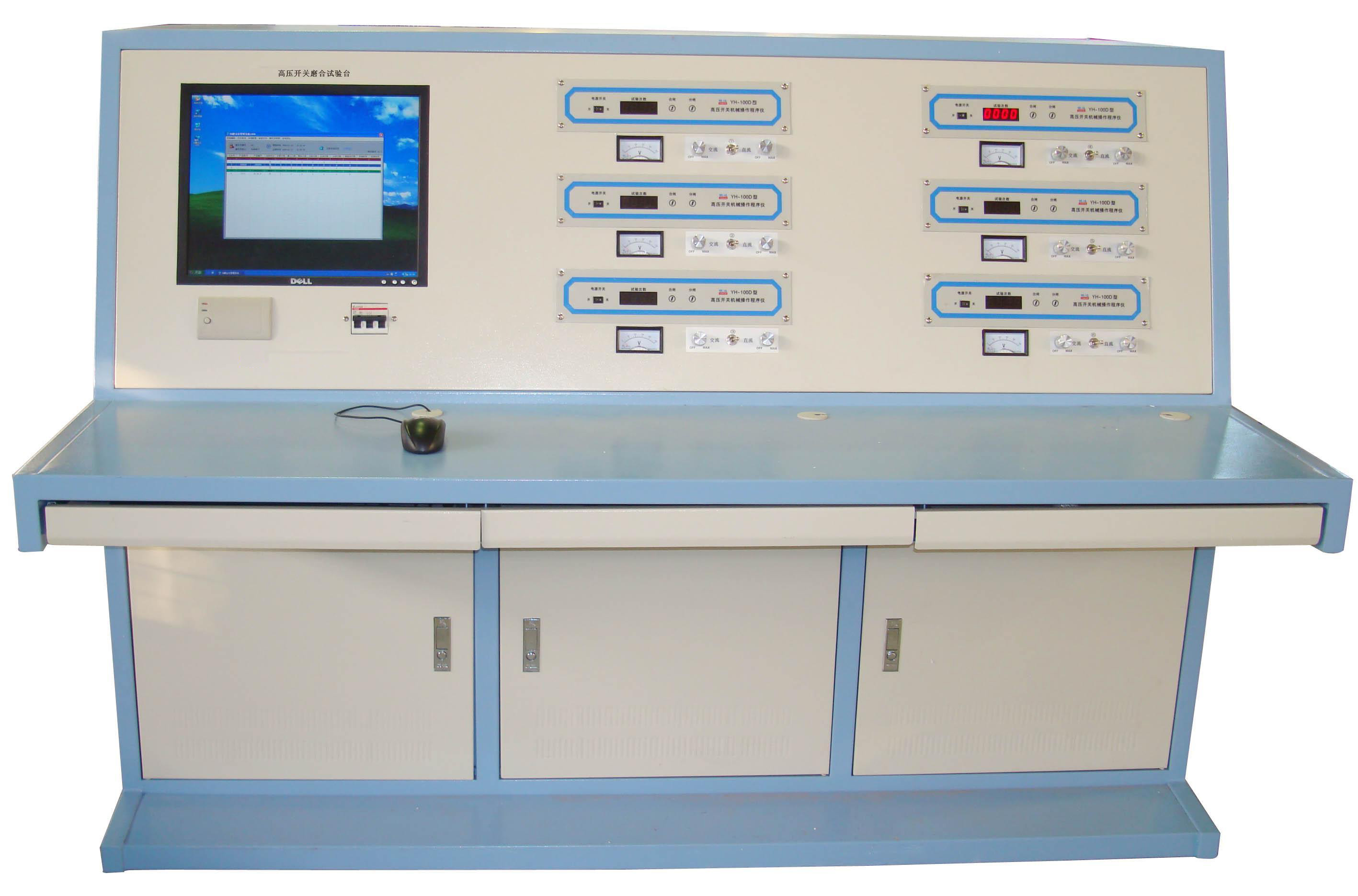

高低压开关柜磨合试验台详细说明

文章来源： 日期：2026-01-27

一、概述

高低压开关柜磨合试验台中的机械寿命磨合仪是专为高压开关设计的磨合测试设备，具备同时控制6台断路器进行独立磨合测试的能力。该设备以智能控制器为核心，实现了参数设定的直观化和时序控制的简便化，显著提高了工作效率。同时，它克服了传统时间继电器控制能力差、易导致分合闸线圈烧毁的缺点，有效保护了高压开关的完好性。其操作简单，是高压开关设计和测试领域的理想工具。

二、主要功能详解

操作功能：

支持单分、单合操作，满足基本测试需求。

提供低电压试验功能，电压范围40~120%Un（额定电压），用于评估开关在低电压条件下的性能。

可进行寿命试验，模拟开关长期运行后的性能变化。

报警功能：

当高压开关出现拒合、拒分、误合、误分等异常情况时，试验台立即发出报警提示，并自动切断电源，停止操作，确保安全。

某一工位出现问题不影响其他工位的正常磨合，实现独立报警与隔离。

保护功能：

发出合（分）命令后，经过适当延时，自动切断合（分）闸电源，防止因高压开关拒动或辅助开关转换不到位导致合（分）线圈长期带电，保护设备安全。

独立控制与报警：

磨合台具备独立控制每台断路器的功能，当某台断路器出现故障时，仅对该台进行报警并停止操作，不影响其他工位。

磨合设定次数完成后，试验台发出信息提示，停止操作并切断电源。

记忆功能：

磨合寿命试验具有记忆功能，若开关磨合次数未达到设定次数因意外断电中断，下次试验可选择继续上次断点位置或重新试验（复位清零）。

时间设定功能：

分、合间隔时间可设定，整定范围1-3000秒，满足不同测试需求。

分、合间输出时间可设定，整定范围10-3000毫秒，精确控制测试过程。

电源独立输出：

每个工位操作电源独立，支持交流或直流输出，灵活适应不同测试场景。

机械储能电源独立控制：

高压开关机械储能电源独立控制，避免储能线圈长期带电，防止工作人员带电换线操作，确保安全。

三、技术参数

电源输入：AC220V±15％；50Hz，适应常见电网环境。

内部触点最大承受电流：20A，满足大电流测试需求。

分闸电源：0～270V/10A 电动调压，灵活调整分闸电压。

合闸电源：0～270V/10A 电动调压，灵活调整合闸电压。

储能电源：0～270V/10A 电动调压，独立控制储能过程。

工位数：6个相互独立，实现多台断路器同时测试。

四、操作说明

连接好供电电源，确保设备正常供电。

按所需的试品与对应工位输出端子正确连接，确保测试准确性。

选择储能电源类型（交流或直流），适应不同测试需求。

选择合分闸电源类型（交流或直流），确保测试条件符合要求。

运行电脑操作软件，进行参数设定和时序控制，开始测试。

五、使用条件与安全防护

安装位置：户内，避免户外环境对设备造成影响。

海拔高度：≤2000m，适应不同海拔地区使用。

环境温度：-5℃～40℃，确保设备在正常温度范围内工作。

相对湿度：≤90%，防止设备受潮。

大气压强：750±30mmHg，适应不同气压环境。

电网电压：AC220V±10%，确保设备在电压波动范围内正常工作。

电网频率：50Hz±2Hz，适应电网频率变化。

周围环境：无强磁场干扰和有害气体侵蚀，确保设备稳定运行。

安全防护措施：

意外断电保护：防止突然断电来电对设备造成冲击，保护设备安全。

强力风冷：确保测试设备良好散热，防止设备过热。

安全防护罩与警告标识：危险部位、易误碰开关部件设置安全防护罩，无法设置时设置警告标识，确保操作人员安全。
