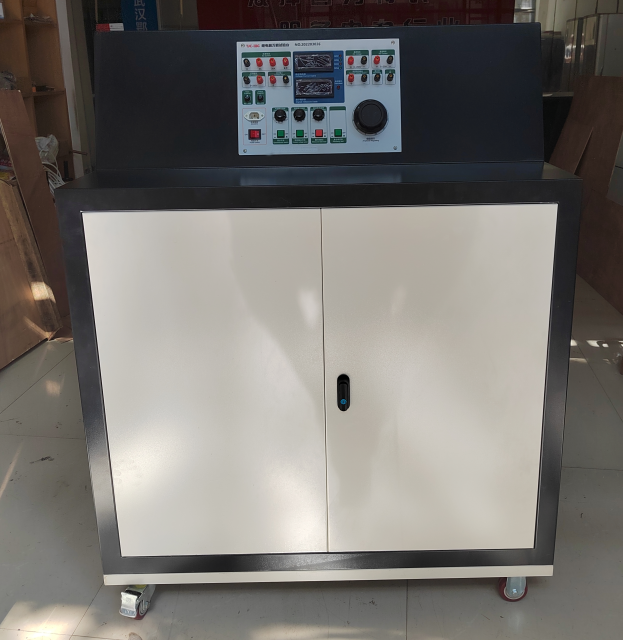

继电保护校验台完整解析

文章来源： 日期：2026-03-12

一、核心功能与技术优势

多类型继电器测试能力

量度继电器：精准测量电流/电压继电器的启动值、返回值及返回系数（误差≤0.5%），支持过/欠量程继电器自动识别。

时间继电器：动作时间测试范围0.1ms-100s，分辨率0.1ms，满足微秒级时序校验需求。

中间继电器：支持带启动线圈和保持线圈的中间继电器测试，可测量保持值及动作时间，适用于复杂保护逻辑验证。

重合闸继电器：集成电容充电试验、充电时间测试功能，支持重合闸时间及中间元件动作特性分析。

差动继电器：提供直流励磁试验、制动特性试验及伏安特性曲线绘制功能，覆盖变压器/发电机差动保护全项测试。

高精度电源输出

交流参数：电压0-250V连续可调（容量600VA），电流0-100A（三相并联120A），频率范围0-1000Hz，谐波叠加能力2-20次。

直流参数：电压0-±350V，电流0-±20A，支持直流辅助电源输出（110V/1A、220V/0.6A）。

功率保护：过载保护动作电流120A（交流），电压过量程保护260V，确保设备安全运行。

智能化操作设计

人机交互：采用8.4寸TFT真彩液晶屏，支持触摸式鼠标操作，界面汉化显示，试验结果自动存储并可打印。

数据管理：内置12路模拟量采集通道，实时显示输出波形、幅值及相位，支持U盘数据导出及软件升级。

同步试验：可选配GPS同步卡，实现两台设备异地同步对调试验，满足分布式电源保护测试需求。

二、典型应用场景

电力生产与传输

发电厂：校验发电机差动保护、失磁保护等装置，验证保护逻辑正确性及动作时间精度。

变电站：测试线路保护、母线保护等装置，确保在故障时快速切除故障，保障电网稳定运行。

输电系统：模拟高电压、大电流故障场景，验证继电保护装置的抗干扰能力及可靠性。

工业与轨道交通

工矿企业：测试电机保护、馈线保护等装置，适应复杂电磁环境下的保护需求。

铁路系统：校验牵引供电系统保护装置，确保在高速运行条件下故障快速隔离。

科研与教学

高校实验室：支持电力系统故障模拟实验，帮助学生理解保护装置动作原理。

科研机构：为新型保护算法研发提供测试平台，验证保护装置在极端工况下的性能。

三、操作流程与注意事项

标准测量流程

接线准备：根据测试需求连接电压/电流输出线、开关量输入/输出线，确保接线牢固无松动。

参数设置：通过面板或上位机软件设置测试电压、电流、频率等参数，选择测试项目（如动作值、动作时间）。

启动测试：按下“启动”按钮，缓慢调节输出旋钮至继电器动作，观察指示灯及显示屏数据变化。

数据记录：测试完成后，自动存储结果并生成报告，支持历史数据查询及对比分析。

关键注意事项

安全操作：

测试前确认调压器归零，避免电弧冲击损坏设备。

禁止在输出状态下直接关闭电源，防止保护误动作。

使用带电接点时，接点电位高端（正极）应接入公共端子COM端。

环境要求：

设备应放置在干燥、通风、无强电磁干扰的环境中，避免阳光直射。

禁止堵住或封闭机身通风口，确保散热效果。

维护保养：

定期检查保险丝、散热风扇等部件，确保功能正常。

使用专用软件进行校准，避免打开机箱调整电位器，防止精度漂移。

四、技术参数对比（以三相继电保护校验仪为例）

五、行业应用价值

继电保护校验台通过集成高精度电源、智能化操作及多类型测试功能，显著提升了继电保护装置的校验效率与准确性。其符合电力行业标准（如DL/T624-1997），可替代传统多台仪器分项校验模式，降低测试成本30%以上。同时，设备支持故障回放与整组保护屏测试，为电力系统安全运行提供了可靠保障，是电力继保部门、科研机构及工业企业的首选测试工具。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
