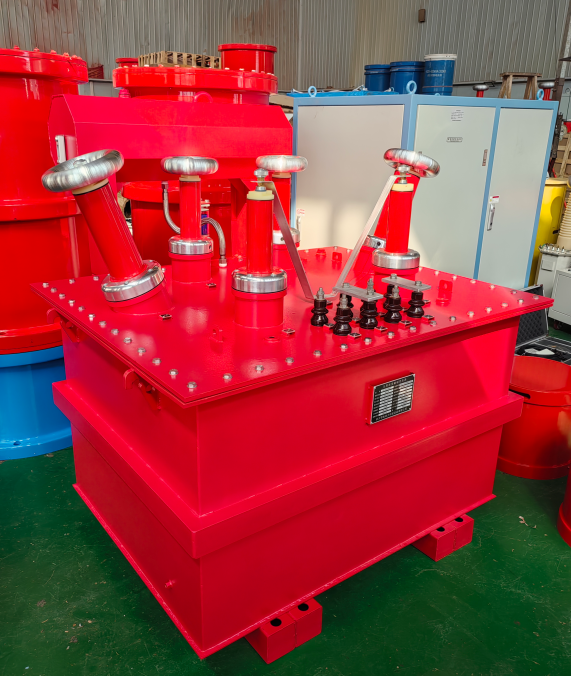

无局放变频串联谐振耐压装置综合解析

文章来源： 日期：2026-03-12

一、核心功能与技术原理

无局放设计

通过优化绝缘材料（如SF6气体、环氧树脂）和屏蔽结构，将装置自身局部放电量控制在≤5pC（特殊需求可定制≤2pC），避免干扰试品测试结果。采用光纤通讯与采样技术，彻底隔离高压与低压控制回路，消除电磁干扰。

串联谐振原理

基于RLC串联谐振电路，通过调节变频电源输出频率，使电抗器感抗（XL）与试品容抗（XC）相等，此时电路总阻抗最小（Z=R），电流达到最大值（I=U/R）。试品两端电压为电源电压的Q倍（Q=XL/R为品质因数），实现高压输出。

耐压试验流程

频率调节：变频电源输出频率从低频扫描至谐振点，使回路达到串联谐振状态。

电压调节：保持谐振频率，逐步升高输出电压至试验所需值。

稳压测试：在目标电压下持续耐压试验，记录试品状态。

降压复位：试验完成后自动降压归零，确保安全。

二、技术参数与性能指标

输出参数

电压范围：0-660kV（有效值），连续可调。

电流范围：0-3000A/6000A（根据型号配置）。

频率范围：20-300Hz，频率细度0.1Hz，不稳定度≤0.01%。

波形畸变率：≤1%，满足GB/T 10228-2008标准。

保护功能

过压保护：实时监测输出电压，超限时自动停机。

过流保护：限制回路电流，防止设备过载。

闪络保护：试品击穿时快速切断电源，避免设备损坏。

接地保护：确保设备接地良好后方可启动试验。

控制与显示

全中文界面：支持参数设置、曲线显示、数据记录等功能。

实时监控：同步显示电流、电压、时间、温度等参数。

数据管理：自动生成试验报告，支持打印与存储。

三、产品特征与优势

低局放量设计

系统局放量≤5pC，满足高压设备对局部放电的严苛要求，确保测试结果准确性。

高绝缘性能

外壳采用环氧树脂浇注与玻璃丝缠绕工艺，形成无晕高压绝缘外筒，耐压强度高。

均压罩采用铝板成型，表面光滑，重量轻，安装便捷，优化电场分布。

智能化控制

工频智能测控系统实现自动化试验流程，支持一键启动、自动调谐、稳压控制。

试验过程实时状态自检与显示，异常情况即时报警。

数据与报表功能

记录并绘制高压U/T、I/T试验曲线，直观分析试品耐压特性。

完备的数据管理功能，支持试验报告生成与打印。

模块化与便携性

成套装置采用模块化设计，便于运输与现场组装。

单台部件重量≤30kg，适合单人搬运，满足现场试验需求。

四、应用场景与适用对象

高压设备耐压试验

变压器：验证绕组绝缘强度，检测局部缺陷。

GIS/开关设备：评估SF6气体绝缘性能，确保设备安全运行。

电缆：检验电缆绝缘层耐压能力，预防击穿事故。

互感器/避雷器：测试绝缘结构与过电压保护性能。

绝缘材料性能验证

用于绝缘纸、绝缘油、环氧树脂等材料的工频交流耐压试验，评估其绝缘寿命与可靠性。

科研与教学实验

高等院校与科研机构用于高压设备绝缘机理研究、新型保护装置开发等实验。

五、与并联谐振的对比

串联谐振

阻抗特性：谐振时阻抗最小（Z=R）。

电流特性：电流最大（I=U/R）。

电压特性：试品电压为电源电压的Q倍。

适用场景：高电压、小电流试验（如电缆耐压）。

能量交换：电感与电容间能量交换以电压形式体现。

并联谐振

阻抗特性：谐振时阻抗最大（Z→∞）。

电流特性：总电流最小（I=U/Z→0）。

电压特性：试品电压等于电源电压。

适用场景：低电压、大电流试验（如感应加热）。

能量交换：电感与电容间能量交换以电流形式体现。
