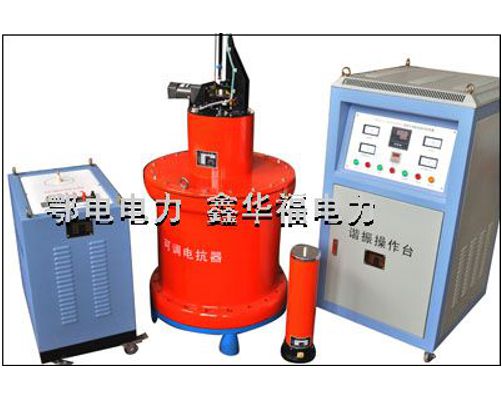

TPXB变电站电气设备交流耐压谐振装置


串联谐振试验装置生产厂家|变电站电气设备交流耐压试验装置价格 - 鄂电电力厂家

串联谐振,变电站电气设备交流耐压谐振装置,交流耐压试验装置,串联谐振耐压装置

TPXB变电站电气设备串联谐振交流耐压试验装置可以进行以下试验变压器交流耐压试验、GIS系统交流耐压试验、SF6开关交流耐压试验、CT/PT交流耐压试验、绝缘子交流耐压试验、母线交流耐压试验、电缆交流耐压试验、套管交流耐压试验等容性设备。


TPXB变电站电气设备交流耐压谐振装置
变电站电气设备交流耐压谐振装置，采用串联谐振的原理满足高电压的交/直流耐试验
标准支持：GB50150-2006，DL/T849.6-2004，DL/T596-1996

变电站电气设备交流耐压谐振系统采用进口功率元件作为功率转换的核心
调频+调压，多种组合试验模式，过载能力强,保护功能完善
串联谐振试验装置包括：变频源，励磁变，电抗器，分压器，电容器，控制箱

串联谐振简介

型号：TPXB
名称：变电站电气设备交流耐压谐振装置、交流耐压谐振装置、变电站交流耐压谐振装置
串联谐振英文名称：AC Resonant Test System

串联谐振试验对象：变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备。

变电站电气设备串联谐振交流耐压试验：变压器交流耐压试验、GIS系统交流耐压试验、SF6开关交流耐压试验、CT/PT交流耐压试验、绝缘子交流耐压试验、母线交流耐压试验、电缆交流耐压试验、套管交流耐压试验等容性设备。

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了串联谐振耐压试验装置，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的交流耐压试验设备。

串联谐振别称

交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、谐振耐压装置、变压器交流耐压试验、变电站电气设备交流耐压谐振装置

串联谐振功能

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠
2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高
技术参数


额定输出电压	0～1000kV及其以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率连续工作时间60min
品质因数	30～90
频率调节灵敏度	0.1Hz
不稳定度	＜0.05%
工作电源	单相220V或三相380V±10%
	工频50Hz±5%

系列产品配置及适用范围：

产品型号名称	适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)
	变频源	谐振电抗器	激励变压器	分压器	适用范围
TPXB-50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV电力变  10kV开关、母线、PT、CT等  10kV(300mm2)电缆≤1.0km
TPXB-108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	110kV	31500kVA及以下35kV电力变  35kV开关、母线、PT、CT等  10kV(300mm2)电缆2km  35kV (300mm2)电缆0.5km
TPXB-200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变  110kVGIS、PT、CT等(预防性试验)  35kV(300mm2)电缆≤1.0km  10kV (300mm2)电缆≤2.0km
TPXB-270/270/45	15kW	45kV/1A六台 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV电力变  110kVGIS、PT、CT等  35kV(300mm2)电缆≤1.2km  10kV (300mm2)电缆≤3.0km
TPXB-800/400/50	30kW	50kV/2A八台 (干式) 100kV/2A四台 (油浸式)	30kVA (干式) 30kA (油浸式)	400kV	80000kVA及以下220kV电力变  50000kVA及以下110kV电力变  110kV/220kVGIS、PT、CT等  35kV(300mm2)电缆≤2.0km  110kV (300mm2)电缆≤0.7km
TPXB-1600/800/200	60kW	200kV/2A四台 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV电力变  50000kVA及以下110kV电力变  500kVGIS、PT、CT等  220kV开关、GIS、PT、CT等  110kV(400mm2)电缆≤1.5km  220kV (400mm2)电缆≤1.0km
