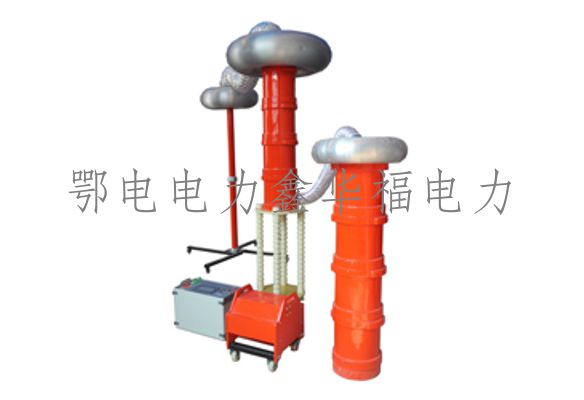

TPXBCVT校验用谐振升压试验装置





电容式电压互感器CVT校验用串联谐振升压试验装置 - 鄂电电力厂家

CVT校验用谐振升压装置,电压互感器升压试验装置,串联谐振试验升压装置

TPXB系列CVT校验用谐振升压装置,校验用谐振试验升压装置,谐振试验升压装置,谐振升压试验,串联谐振试验设备的电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的校验用谐振试验升压装置已经很难满足现场搬运、试验的要求，CVT校验用谐振试验升压装置是国内最先用于现场校验的可调式谐振装置，校验用谐振试验升压装置已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

TPXBCVT校验用谐振升压试验装置
国内最先用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置
标准支持：GB50150-2006，DL/T849.6-2004，DL/T596-1996

输出电压电流波形稳定良好，电压输出稳定，保护功能完善
串联谐振试验装置包括：变频源，励磁变，电抗器，分压器，电容器，控制箱
CVT校验用谐振输入容量较小，仅需电源容量为试验容量的1/Q倍

串联谐振简介

型号：TPXB
名称：CVT校验用谐振升压试验装置、谐振升压试验装置、CVT谐振升压装置
中文名称：：CVT校验用谐振升压试验装置

英文名称：：AC Resonance Test System for CVT

CVT校验用谐振升压试验装置组成：变频源，励磁变，电抗器，分压器，电容器，控制箱

CVT校验用谐振升压试验装置原理：TPXB CVT校验用谐振升压装置在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，TPXB CVT校验用谐振升压装置是国内最先用于现场校验的可调式谐振装置，

串联谐振试验装置试验对象：广泛用于国内500kV及以下的电容式电压互感器的现场校验。

串联谐振别称

谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置

串联谐振功能

1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性


技术参数


	电抗器台数	控制箱容量(kVA)	励磁变容量(kVA)	励磁变电压(kV)	装置输出电压(kV)
110kV	2	5	5	6	80
220kV	4	5	5	10	160
330kV	6	10	10	15	240
500kV	8	10	10	20	320
