鄂电专家教您光伏系统接地电阻怎么测?(1)

文章来源:鄂电电力 日期:2019-10-25

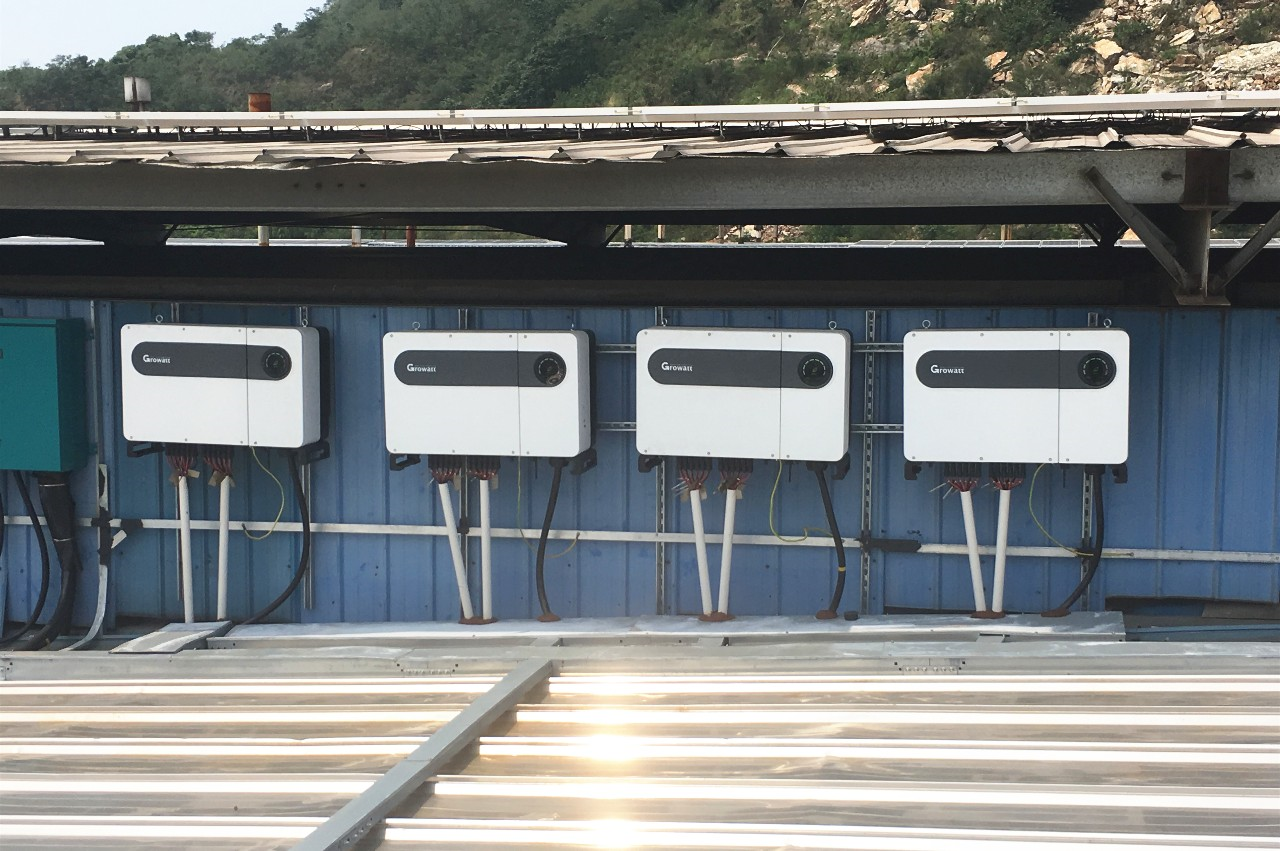

    光伏发电系统的接地,作用很重要EDDT-II接地引下线导通测试仪,对接地的要求也很高,如果接地不可靠,有可能造成逆变器等电气设备被雷击。电压测量不准确,易受外界干扰,将造成逆变器工作不正常。因此在安装完成之后,要正确测试,确保护符合规范。
    接地类型和要求包括以下几个方面。一是防雷接地:包括避雷针(带)、引下线、接地体等,要求接地电阻小于10欧姆,并最好考虑单独设置接地体;二是安全保护接地、工作接地、屏蔽接地等:要求接地电阻小于等于4欧姆EDDT-III接地引下线导通测试仪。当安全保护接地、工作接地、屏蔽接地和防雷接地4种接地共用一组接地装置时,其接地电阻按其中最小值4欧姆确定;若防雷已单独设置接地装置时,其余3种接地宜共用一组接地装置,其接地电阻不应大于其中最小值ED2571接地电阻测试仪

    接地系统完成后,正确测量接地阻,则很关键EDDDG-II智能型大电流试验装置。但接地电阻和我们常见的电阻元器件有点不一定,用普通的万用表测不准,必须要用专用的仪器。测量方法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。各有特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误EDHG-I电流互感器现场测试仪。
——1——
电压法

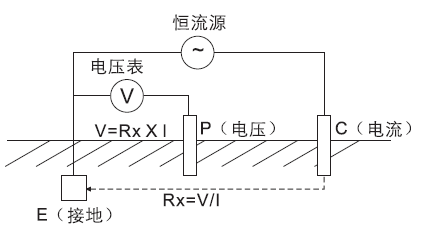

    两线法、三线法、四线法都是电压法,具体的原理如下图所示,给地电极C和电极E施加一个交流电流I,EDSYT真空断路器再测量E点和P点的电势差V,地电阻R等于V/I。

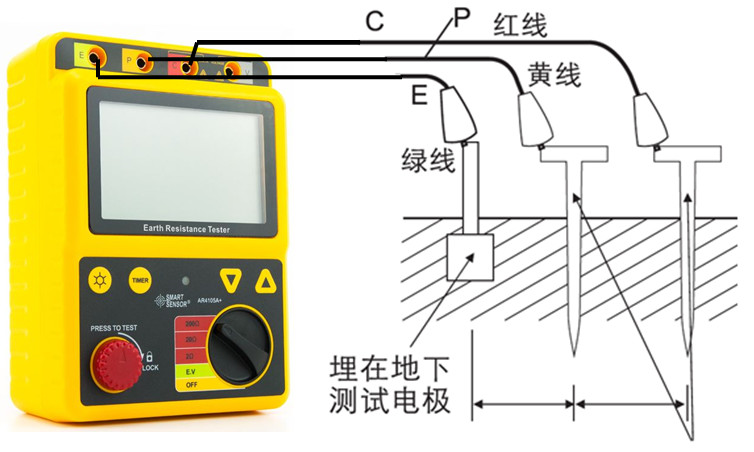

   『注意事项』:必须有两个接地棒:ED2000E互感器伏安变比极性综合测试仪一个辅助地和一个探测电极。各个接地电极间的距离不小于20米,接地极要打到地深1.5米处左右,排成一行,土壤要潮湿,如果是干燥的土地,或者石质、沙地要加足够水才能测试。
    四线法基本同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,四个小尺寸的电极以相同的深度和相等的距离(直线)被插入地里,并进行测量。EDHNZ-4发电机转子交流阻抗测试仪该方法是所有接地电阻测量方法中准确度最高的。
