鄂电专家教您光伏系统接地电阻怎么测?(2)

文章来源:鄂电电力 日期:2019-10-30

——2——
    电流法

    单钳法与双钳法都是电流法,EDND运动粘度测定仪它能够在不断开地面系统的情况下测量电阻。不需要断开引下线,不需要辅助电极,快速、简便、可靠,并且还包括测量中的接地和整体接地连接电阻。
    钳形接地电阻测试仪测量接地电阻的基本原理是测量回路电阻。EDSB-III电缆识别仪钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号,并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量,即可得到被测电阻R=E/I。

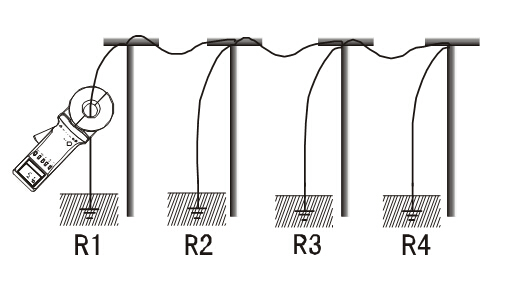

    单钳法:测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。适用于多点接地,不能断开连接,测量每个接地点的电阻。MTP6640微机继电保护测试仪方法是用电流钳监测被测接地点上的电流。
    双钳法:多点接地,不打辅助地桩,测量单个接地。方法是使用电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于0.25米。
    总结
    工欲善其事,必先利其器,接地网络安装完成后,EDHG-I电流互感器现场测试仪还需采取正确的方法和仪器去测量结果,才能保证工程质量,否则将是白费劲。
