鄂电专家浅谈如何降低充电桩电子部件及运维成本

文章来源: 日期:2016-07-25

        充电桩整桩安装量的快速攀升,大电流发生器便利电动汽车车主与新能源汽车普及。市场的火热,使充电桩制造与运维成本伴随着竞争的加剧备受桩企关注。本节以直流桩为例,从电子控制这个点上与您共同探讨可行的降本方案。
        电子控制可简化为主控制板+人机交互显示两部分;进一步细分,全自动电容电桥测试仪则有图1、图2所示两大主流方案。

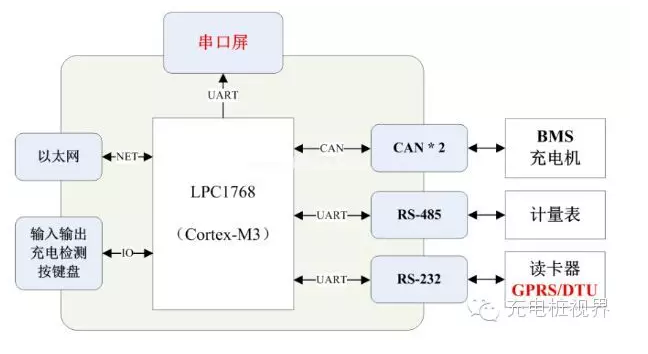

                  鄂电专家浅谈如何降低充电桩电子部件及运维成本(图1)

                                                                                             图1示意直流桩主控方案一
        方案一:数字式三相移相器Cortex-M3主控+串口屏,应用编程简单,技术难度低,能够满足充电控制与人机交互的基本需求。
        随着移动支付与物联网、车联网发展,串口屏方案的不足也逐步凸显,如人机界面设计灵活低、移动支付接入困难等。同时,智能电导盐密度测试仪Cortex-M3运行裸机程序,通过串口扩展无线DTU的方式,数据传输速度慢、成本高。

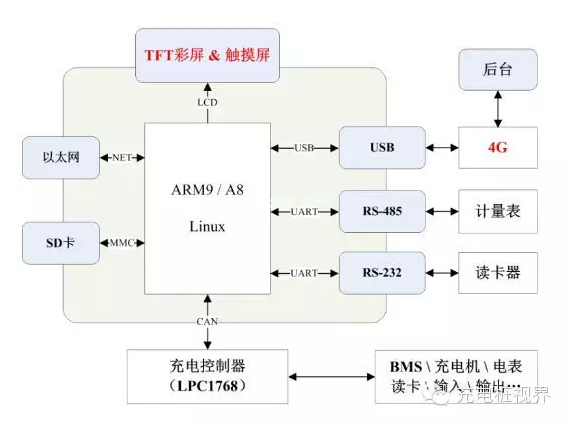

                    鄂电专家浅谈如何降低充电桩电子部件及运维成本(图2)
                                                                                              图2示意直流桩主控方案二
         方案二:Linux主控+TFT彩屏。手持式三相电能表现场校验仪该方案保留Cortex-M3做为充电控制器主控(实时性需求),将显示、数据管理、联网通信、支付等功能在Linux系统下实现。

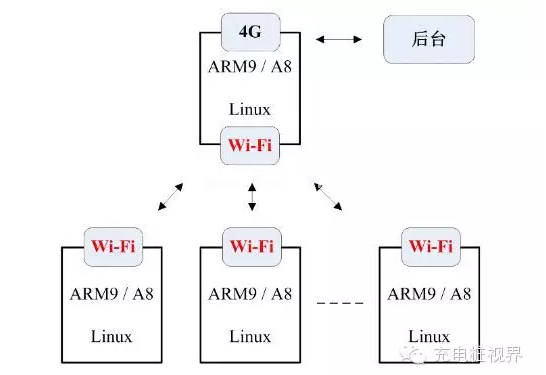

鄂电专家浅谈如何降低充电桩电子部件及运维成本(图3)


                                                                                          图3方案三WiFi通信
        方案三在方案二的基础上进行微调整,输电线路异频参数测试仪将主桩之外其他充电桩的3G/4G使用Wi-Fi替换。
        在充电桩现场应用中,一个区域内常有多桩“聚集”,通过Wi-Fi方式实现桩间通信互联,汇总数据经主桩统一上传、下达。
        其优势:
        l免除有线方式独立的通信线布线电容分压器高压测量系统
        lWi-Fi硬件成本仅4G成本十分之一左右
        lWi-Fi自身支持热点功能(无需路由器),全自动电容电桥测试仪数据互传节省每台独立的4G模块流量费用
        l信号穿越障碍物能力与传输距离优于ZigBee及蓝牙
        l支持数据加密,绝缘子零值测试仪允许用户手机直接接入Wi-Fi网络
